Рекомендации по замене устаревших российских мотор-редукторов

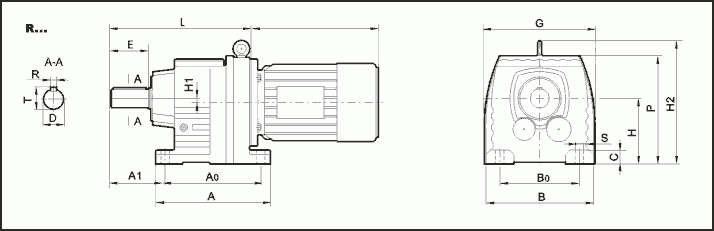

Таблицы соответствия габаритных и присоединительных размеров 3МП (планетарные, Россия) и R-серия (SEW-Eurodrive)
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R37 |
90-0.5 |
130 |
110 |
75 |
9 |
25K6 |
8 |
28 |
50 |
201 |
160 |
145 |
161 |
18 |
151 |
159 |
|
3МП-31,5 |
100 |
130 |
155 |
82 |
15 |
28j6 |
8 |
31 |
60 |
217 |
140 |
190 |
190 |
15 |
215 |
145 |
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R47 |
115-0.5 |
165 |
135 |
90 |
13.5 |
30K6 |
8 |
33 |
60 |
235 |
195 |
170 |
184 |
24 |
190 |
240 |
|
3МП-40 |
112 |
170 |
180 |
110 |
19 |
35К6 |
10 |
38 |
80 |
285 |
180 |
220 |
250 |
20 |
250 |
280 |
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R77 |
140-0.5 |
205 |
170 |
115 |
17.5 |
40K6 |
12 |
43 |
80 |
300 |
245 |
230 |
241 |
30 |
234 |
685 |
|
3МП-50 |
132 |
210 |
220 |
145 |
19 |
45К6 |
14 |
48,5 |
110 |
360 |
220 |
265 |
265 |
22 |
285 |
570 |
Таблицы соответствия габаритных и присоединительных размеров МЦ2С (цилиндрические соосные, Россия) и R-серия (SEW-Eurodrive)
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R47 |
115-0.5 |
165 |
135 |
90 |
13.5 |
30K6 |
8 |
33 |
60 |
235 |
195 |
170 |
184 |
24 |
190 |
240 |
|
4МЦ2С-63 |
140-0,5 |
110 |
150 |
48 |
12 |
28К6 |
8 |
31 |
65 |
193 |
160 |
|
185 |
|
255 |
206 |
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R57 |
115-0,5 |
165 |
135 |
100 |
13,5 |
35К6 |
10 |
38 |
70 |
257 |
200 |
190 |
202 |
24 |
187 |
380 |
|
R67 |
130-0.5 |
195 |
150 |
100 |
14 |
35K6 |
10 |
38 |
70 |
280 |
235 |
210 |
221 |
30 |
215 |
485 |
|
4МЦ2С-80 |
170-0,5 |
115 |
180 |
75 |
15 |
35К6 |
10 |
38 |
85 |
228 |
175 |
|
225 |
|
305 |
368 |
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R77 |
140-0.5 |
205 |
170 |
115 |
17.5 |
40K6 |
12 |
43 |
80 |
300 |
245 |
230 |
241 |
30 |
234 |
685 |
|
4МЦ2С-100 |
112-0,5 |
130 |
210 |
110 |
15 |
45К6 |
14 |
48,5 |
115 |
285 |
195 |
|
280 |
|
380 |
710 |
|
типоразмер |
присоединительные размеры |
выходной вал |
габаритные размеры |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
A0 |
В0 |
A1 |
S |
D |
R |
T |
E |
L |
A |
В |
G |
С |
P |
Максимально |
|
|
R87 |
180-0.5 |
260 |
215 |
140 |
17.5 |
50K6 |
14 |
53.5 |
100 |
372 |
310 |
290 |
303 |
45 |
298 |
1230 |
|
4МЦ2С-125 |
265-1 |
160 |
280 |
105 |
19 |
55К6 |
16 |
59 |
115 |
315 |
235 |
|
350 |
|
520 |
1410 |
