Звездочки для приводных цепей 32А-1/ПР50,8
Звездочки для приводных цепей 32А-1/ПР50,8
Цена: по запросу...
Версия страницы для печати
Заказать
Бесплатная доставка по г. Минск

Общее описание

Звездочки для приводных цепей – обязательная составляющая цепной передачи. Эти элементы, в силу специфики сфер использования, производятся на основе чертежей, представленных образцов или же по эскизам. Мы предлагаем как готовые приводные решения, так и услуги по индивидуальной разработке приводных мероприятий в той или иной промышленной сфере.

Технические характеристики

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

51

Фаска С

5

Ширина однорядного зуба В1

29,4

Ширина зуба двухрядной  звездочки b1

28,8

Ширина двухрядной  звездочки В2

87,4

Ширина трехрядной  звездочки В3

146

Шаг цепи

50,8

Раст. между пластинами цепи

31,75

Диаметр ролика цепи

28,58

Материал  Сталь 45 , твердость 35…42HRC

Основные  характеристики 32А-1/ПР50,8

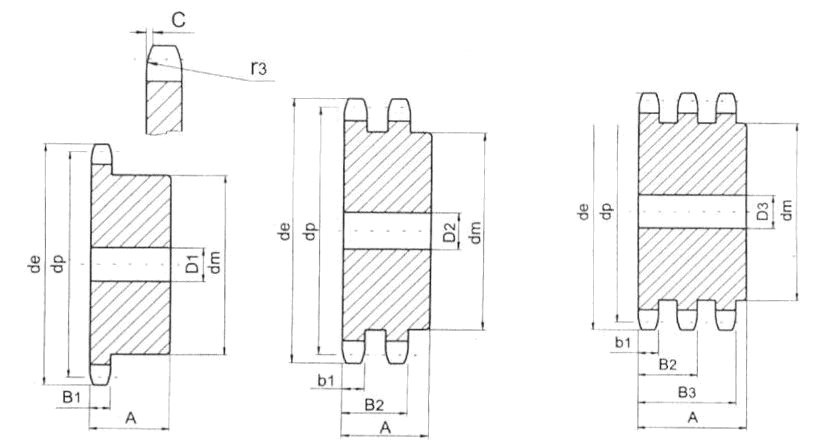

Основные характеристики 32А-1/ПР50,8 - схема

Число зубьев

z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

9

10

11

12

153.2

169.0

185.0

200.8

216.8

132.69

148.54

164.54

180.34

196.29

82

88

104

120

133

25

25

25

30

30

80

80

80

80

80

82

88

104

120

*133

30

30

30

30

30

120

120

120

120

120

82

88

104

120

*133

30

30

30

30

30

180

180

180

180

180

13

14

15

16

17

232.8

248.8

264.8

280.9

296.9

212.29

228.29

244.30

260.40

276.40

*145

*145

*145

*160

*160

30

30

30

30

30

80

80

80

90

90

*145

*145

*145

*160

*180

30

30

30

30

30

120

120

120

120

120

*145

*145

*160

*160

*180

30

30

30

30

30

180

180

180

180

180

18

19

20

21

22

313.0

329.1

345.2

361.3

377.5

292.55

308.66

324.71

340.82

356.98

*160

*160

*180

*180

*180

30

30

30

30

30

90

90

90

90

90

*180

*200

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*180

*200

*200

*200

*200

30

30

30

40

40

180

180

180

180

180

23

24

25

26

27

393.6

409.7

425.8

441.9

458.1

373.08

389.18

405.33

421.44

437.59

*180

*180

*180

*180

*180

30

30

30

30

30

90

90

90

90

90

*200

*200

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*200

*200

*200

*200

*200

40

40

40

40

40

180

180

180

180

180

28

29

30

32

35

474.2

490.4

506.5

538.8

589.5

453.69

469.90

486.00

518.26

566.72

*180

*180

*180

*180

*180

30

30

30

30

30

90

90

90

90

90

*200

*200

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*120

*200

*200

*200

*200

40

40

40

40

40

180

180

180

180

180

38

40

45

50

57

635.5

670.3

751.0

831.8

945.0

615.14

647.49

728.25

809.04

922.16

*180

*180

*180

*180

*180

30

30

30

30

30

90

90

100

100

100

*200

*200

*200

*200

*220

30

30

30

30

30

120

120

120

120

120

*200

*200

*200

*200

*200

40

40

40

40

40

180

180

180

180

180

60

76

993.4

1252.0

970.65

1229.30

*200

*200

30

30

110

110

*220

*220

30

30

130

130

*220

*238

40

40

180

180
