Звездочки для приводных цепей 28А-1/ПР44,45
Общее описание
В каталоге компании представлены звездочки для приводных цепей, различающиеся конструктивными характеристиками и, следовательно, сферами применения. При необходимости наши менеджеры помогут вам сделать выбор, который обеспечит высокие показатели долговечности и надежности цепной передачи.
Технические характеристики
|
Геометрия профиля зубьев звездочки |
мм |
|---|---|
|
Радиус закругления r3 |
44 |
|
Фаска С |
5 |
|
Ширина однорядного зуба В1 |
25,4 |
|
Ширина зуба двухрядной звездочки b1 |
28,8 |
|
Ширина двухрядной звездочки В2 |
74,27 |
|
Ширина трехрядной звездочки В3 |
123,14 |
|
Шаг цепи |
44,45 |
|
Раст. между пластинами цепи |
24,40 |
|
Диаметр ролика цепи |
25,40 |
|
Материал Сталь 45 , твердость 35…42HRC |
|

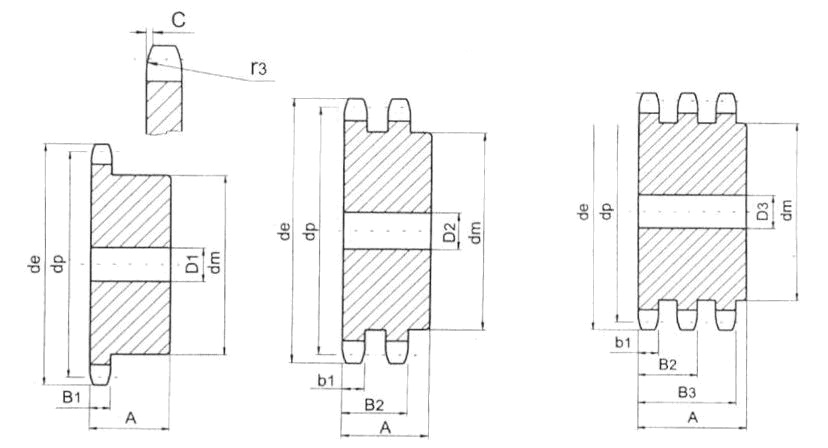

Основные характеристики 28А-1/ПР44,45
|
Число зубьев z |
de |
dp |
однорядные |
двухрядные |
трехрядные |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
dm |
D1 |
A |
dm |
D2 |
A |
dm |
D3 |
A |
|||
|
8 9 10 11 12 |
132.0 148.8 162.3 176.3 189.5 |
116.15 129.96 143.85 157.77 171.74 |
74 88 100 112 125 |
25 25 25 25 25 |
70 70 70 70 70 |
74 88 100 112 125 |
25 25 25 25 25 |
120 120 120 120 120 |
74 88 100 112 125 |
30 30 30 30 30 |
180 180 180 180 180 |
|
13 14 15 16 17 |
204.2 218.2 232.3 246.3 260.3 |
185.75 199.76 213.79 227.84 241.91 |
*125 *125 *125 *160 *160 |
25 25 25 30 30 |
70 70 70 75 75 |
*125 *125 *145 *160 *160 |
25 25 25 30 30 |
120 120 120 120 120 |
*125 *125 *145 *160 *160 |
30 30 30 30 30 |
180 180 180 180 180 |
|
18 19 20 21 22 |
274.0 289.0 303.0 317.0 331.0 |
255.98 270.06 284.15 298.24 312.34 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
75 75 75 75 75 |
*160 *180 *180 *180 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*160 *180 *180 *180 *180 |
30 30 30 30 30 |
180 180 180 180 180 |
|
23 24 25 26 27 |
345.0 359.0 373.0 387.0 401.4 |
326.44 340.55 354.66 368.77 382.88 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
75 75 75 75 75 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *180 *180 *180 *180 |
30 30 40 40 40 |
180 180 180 180 180 |
|
28 29 30 31 32 |
416.0 430.0 444.0 458.0 472.0 |
397.00 411.12 425.24 439.37 453.49 |
*160 *160 *160 *180 *180 |
30 30 30 30 30 |
75 75 75 75 75 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *180 *180 *180 *180 |
40 40 40 40 40 |
180 180 180 180 180 |
|
33 34 35 36 37 |
486.0 500.0 514.0 529.0 543.0 |
467.62 481.75 495.88 510.01 524.14 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
75 75 75 75 75 |
*180 *180 *200 *200 *200 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *180 *200 *180 *180 |
40 40 40 40 40 |
180 180 180 180 180 |
