Звездочки для приводных цепей 20А-1/ПР31,75
Общее описание
Правильный выбор профиля зубьев звездочки, характеристик изделий, а также типа термической обработки обуславливает безотказность и эффективность приводных цепей, использующихся в ряде промышленных сфер. Наши менеджеры помогут сделать выбор, который обеспечит длительный срок службы цепной передачи.
Технические характеристики
|

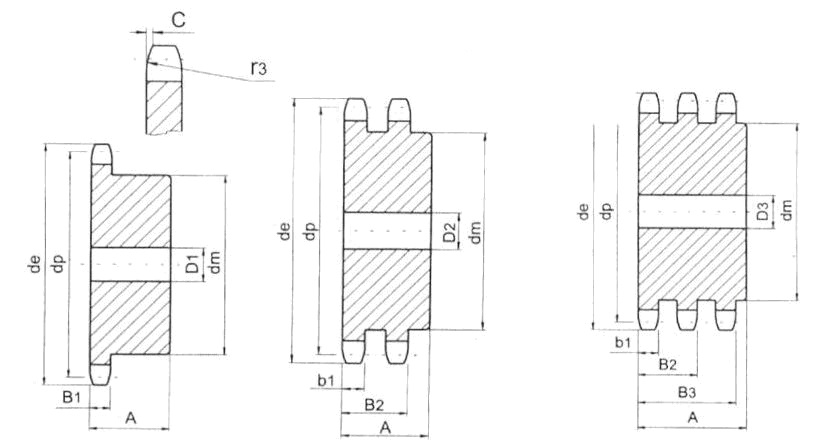

Геометрия профиля зубьев звездочки |
мм |
|---|---|
|
Радиус закругления r3 |
32 |
|
Фаска С |
3,5 |
|
Ширина однорядного зуба В1 |
18,5 |
|
Ширина зуба двухрядной звездочки b1 |
18,2 |
|
Ширина двухрядной звездочки В2 |
54,6 |
|
Ширина трехрядной звездочки В3 |
90,57 |
|
Шаг цепи |
31,75 |
|
Раст. между пластинами цепи |
19,05 |
|
Диаметр ролика цепи |
19,05 |
|
Материал Сталь 45 , твердость 35…42HRC |
|
Основные характеристики 20А-1/ПР31,75
|
Число зубьев z |
de |
dp |
однорядные |
двухрядные |
трехрядные |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
dm |
D1 |
A |
dm |
D2 |
A |
dm |
D3 |
A |
|||
|
8 9 10 11 12 |
98.1 108.0 117.9 127.8 137.8 |
82.96 92.84 102.74 112.68 122.68 |
53 63 70 77 78 |
20 20 20 20 20 |
40 40 40 45 45 |
53 63 70 80 90 |
20 20 20 20 20 |
75 75 75 80 80 |
53 63 70 80 90 |
20 20 20 20 20 |
110 110 110 115 115 |
|
13 14 15 16 17 |
147.8 157.8 167.9 177.9 187.9 |
132.65 142.68 152.72 162.75 172.78 |
98 108 118 120 120 |
20 20 20 20 25 |
45 45 45 50 50 |
100 110 120 120 120 |
20 20 20 25 25 |
80 80 80 80 80 |
100 110 120 120 120 |
20 20 20 25 25 |
115 115 115 115 115 |
|
18 19 20 21 22 |
198.0 208.1 218.1 228.2 238.3 |
182.85 192.91 202.98 213.04 223.11 |
120 120 120 140 140 |
25 25 25 25 25 |
50 50 50 55 55 |
*120 *120 *120 *140 *140 |
25 25 25 25 25 |
80 80 80 80 80 |
*120 *120 *120 *140 *140 |
25 25 25 25 25 |
115 115 115 115 115 |
|
23 24 25 26 27 |
248.3 258.4 268.5 278.6 288.6 |
233.17 243.23 253.33 263.40 273.49 |
140 140 140 *150 *150 |
25 25 25 25 25 |
55 55 55 55 55 |
*140 *140 *140 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*140 *140 *140 *150 *150 |
25 25 25 25 25 |
115 115 115 115 115 |
|
28 29 30 31 32 |
298.7 308.8 318.9 329.0 339.1 |
283.56 293.65 303.75 313.85 323.91 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
55 55 55 55 55 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*150 *150 *150 *150 *150 |
25 25 25 30 30 |
115 115 115 115 115 |
|
33 34 35 36 37 |
349.2 359.3 369.4 379.5 389.5 |
334.01 344.10 354.20 364.30 374.39 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
55 55 55 55 55 |
*150 *150 *150 *150 *150 |
25 25 25 30 30 |
80 80 80 80 80 |
*150 *150 *150 *150 *150 |
30 30 30 30 30 |
115 115 115 115 115 |
|
38 39 40 41 42 |
399.6 409.7 419.8 429.9 440.0 |
384.49 394.59 404.69 414.77 424.86 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
55 55 55 70 70 |
*150 *150 *150 *160 *160 |
30 30 30 30 30 |
80 80 80 90 90 |
*150 *150 *150 *160 *160 |
30 30 30 30 30 |
115 115 115 110 110 |
|
43 44 45 46 47 |
450.1 460.2 470.3 480.4 490.5 |
434.96 445.06 455.17 465.25 475.35 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
70 70 70 70 70 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
90 90 90 90 90 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
110 110 110 110 110 |
|
48 49 50 51 52 |
500.6 510.7 520.8 530.9 541.0 |
485.45 495.55 505.65 515.75 525.85 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
70 70 70 80 80 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
90 90 90 100 100 |
*160 *160 *160 *180 *180 |
30 30 30 30 30 |
110 110 110 123 123 |
|
53 54 55 56 57 |
551.1 561.2 571.3 581.4 591.5 |
535.95 546.05 556.15 566.25 576.35 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
123 123 123 123 123 |
|
58 59 60 62 64 |
601.6 611.7 621.8 642.0 662.2 |
586.45 596.56 606.66 626.86 647.07 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
123 123 123 123 123 |
|
65 66 68 70 72 |
672.3 682.4 702.6 722.8 743.1 |
657.17 667.27 687.48 707.68 727.89 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*160 *180 *180 *180 *180 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *200 *200 *200 *200 |
30 30 30 30 30 |
123 123 123 123 123 |
|
75 76 80 85 90 |
773.3 783.3 823.9 874.4 924.9 |
758.20 768.32 808.71 859.23 909.76 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
100 100 100 100 100 |
*200 *200 *200 *200 *200 |
30 30 30 30 30 |
123 123 123 123 123 |
|
95 100 114 |
975.2 1026.0 1167.4 |
960.28 1010.80 1152.26 |
*150 *150 *150 |
25 25 25 |
90 90 90 |
*180 *180 *180 |
30 30 30 |
100 100 100 |
*200 *200 *200 |
30 30 30 |
123 123 126 |
