Звездочки для приводных цепей 08B-1/ПР12,7
Общее описание
Базовыми составляющими цепной передачи выступают звездочки для цепей. Принцип цепной передачи и вращение между валами осуществляется за счет зацеплений, монтированных на шарнирах цепи роликов, за зубья звездочек. Наша компания предлагает только проверенное и надежное оборудование и комплектующие по доступным ценам.
Технические характеристики
|

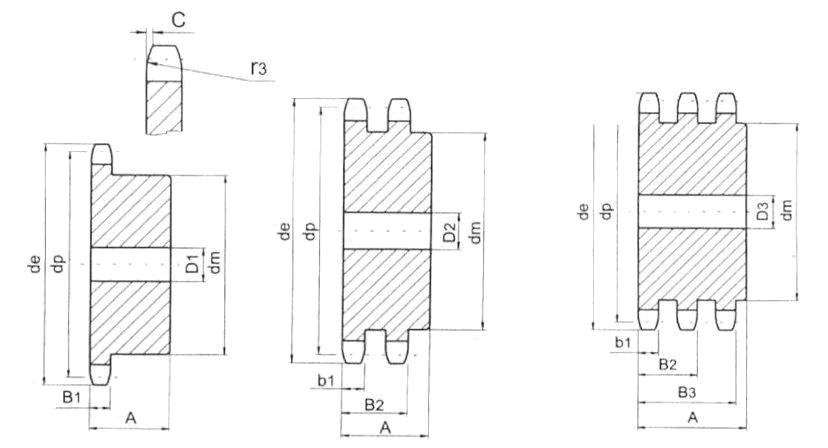

Геометрия профиля зубьев звездочки |
мм |
|---|---|
|
Радиус закругления r3 |
13 |
|
Фаска С |
1,3 |
|
Ширина однорядного зуба В1 |
7,2 |
|
Ширина зуба двухрядной звездочки b1 |
7 |
|
Ширина двухрядной звездочки В2 |
21 |
|
Ширина трехрядной звездочки В3 |
34,9 |
|
Шаг цепи |
12,7 |
|
Раст. между пластинами цепи |
7,75 |
|
Диаметр ролика цепи |
8,51 |
|
Материал Сталь 45 , твердость 35…42HRC |
|
Основные характеристики 08B-1/ПР12,7
|
Число зубьев z |
de |
dp |
однорядные |
двухрядные |
трехрядные |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
dm |
D1 |
A |
dm |
D2 |
A |
dm |
D3 |
A |
|||
|
8 9 10 11 12 |
37.2 41.0 45.2 48.7 53.0 |
33.18 37.13 41.10 45.07 49.07 |
20 24 26 29 33 |
10 10 10 10 10 |
25 25 25 25 28 |
20 24 28 32 35 |
10 10 10 12 12 |
32 32 32 35 35 |
20 24 28 32 35 |
10 12 12 14 14 |
46 46 46 50 50 |
|
13 14 15 16 17 |
57.4 61.8 65.5 69.5 73.6 |
53.06 57.07 61.09 65.10 69.11 |
37 41 45 50 52 |
10 10 10 12 12 |
28 28 28 28 28 |
38 42 46 50 54 |
12 12 12 14 14 |
35 35 35 35 35 |
38 42 46 50 54 |
14 14 14 16 16 |
50 50 50 50 50 |
|
18 19 20 21 22 |
77.8 81.7 85.8 89.7 93.8 |
73.14 77.16 81.19 85.22 89.24 |
56 60 64 68 70 |
12 12 12 12 12 |
28 28 28 28 28 |
58 62 66 70 70 |
14 14 14 16 16 |
35 35 35 40 40 |
58 62 66 70 70 |
16 16 16 16 16 |
50 50 50 55 55 |
|
23 24 25 26 27 |
98.2 101.8 105.8 110.0 114.0 |
93.27 97.29 101.33 105.36 109.40 |
70 70 70 70 70 |
14 14 14 16 16 |
28 28 28 30 30 |
70 75 80 85 85 |
16 16 16 16 16 |
40 40 40 40 40 |
70 75 80 85 85 |
16 16 16 20 20 |
55 55 55 55 55 |
|
28 29 30 31 32 |
118.0 122.0 126.1 130.2 134.3 |
113.42 117.46 121.50 125.54 129.56 |
70 80 80 90 90 |
16 16 16 16 16 |
30 30 30 30 30 |
90 95 100 100 100 |
16 16 16 20 20 |
40 40 40 40 40 |
90 95 100 110 110 |
20 20 20 20 20 |
55 55 55 55 55 |
|
33 34 35 36 37 |
138.4 142.6 146.7 151.0 154.6 |
133.60 137.64 141.68 145.72 149.76 |
90 90 90 90 90 |
16 16 16 16 16 |
30 30 30 35 35 |
100 100 100 100 100 |
20 20 20 20 20 |
40 40 40 40 40 |
110 110 110 120 120 |
20 20 20 25 25 |
55 55 55 55 55 |
|
38 39 40 40 42 |
158.6 162.7 166.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.94 |
90 90 90 *90 *90 |
16 16 16 16 16 |
35 35 35 40 40 |
100 100 100 *108 *108 |
20 20 20 20 20 |
40 40 40 50 50 |
120 120 120 *120 *120 |
25 25 25 25 25 |
55 55 55 60 60 |
|
43 44 45 46 47 |
179.7 183.8 188.0 192.1 196.2 |
173.98 178.02 182.07 186.10 190.14 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
48 49 50 51 52 |
200.3 204.3 208.3 212.1 216.1 |
194.18 198.22 202.26 206.30 210.34 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
53 54 55 56 57 |
220.2 224.1 228.1 232.2 236.4 |
214.37 218.43 222.46 226.50 230.54 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
58 59 60 62 64 |
240.5 244.5 248.6 256.9 265.1 |
234.58 238.62 242.66 250.74 258.82 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
65 66 68 70 72 |
269.0 273.0 281.0 289.0 297.2 |
262.86 266.91 274.99 283.07 291.15 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
75 76 78 80 85 |
309.2 313.2 321.4 329.4 349.0 |
303.28 307.32 315.40 323.49 343.69 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
55 55 55 55 55 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
90 95 100 110 114 |
369.9 390.1 410.3 450.7 466.9 |
363.90 384.11 404.32 444.74 460.91 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
55 55 55 55 55 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
|
120 125 |
491.2 511.3 |
485.16 505.37 |
*90 *90 |
16 16 |
40 40 |
*110 *110 |
20 20 |
55 55 |
*120 *120 |
25 25 |
60 60 |
