Самым распространенным типом корпусных подшипников является узел UCP. В него входят низко посаженный подшипник UC, с типоразмерами 201-218, и чугунный корпус серии P.

Технические характеристики

Данные корпусные подшипники представляют собой внешнею обойму со сферической поверхностью, чем отличаются от схожих механизмов. При использовании этого агрегата, существует возможность более эффективно нивелировать все недочеты и погрешности, нередко встречающиеся при монтаже, так как крепить подшипниковые узлы представляется возможным лишь в  специально сооруженные для этого узлы, где посадочная поверхность выполнена в виде части сферы. При креплении подшипника с валом, подшипник самостоятельно занимает необходимую для него позицию. Исходя из данного свойства, такие подшипники получили название  «самоустанавливающиеся».

При креплении корпусного подшипника к валу используется внутренняя обойма, доступная в нескольких вариантах:

  • Обойма с закрепительной втулкой;
  • Обойма со стопорным кольцом;
  • Обойма со стопорным болтом.

Узел UCP применяется в машиностроительной сфере, в сфере легкой промышленности, используется в конвейерах, а также в технике сельскохозяйственного назначения.

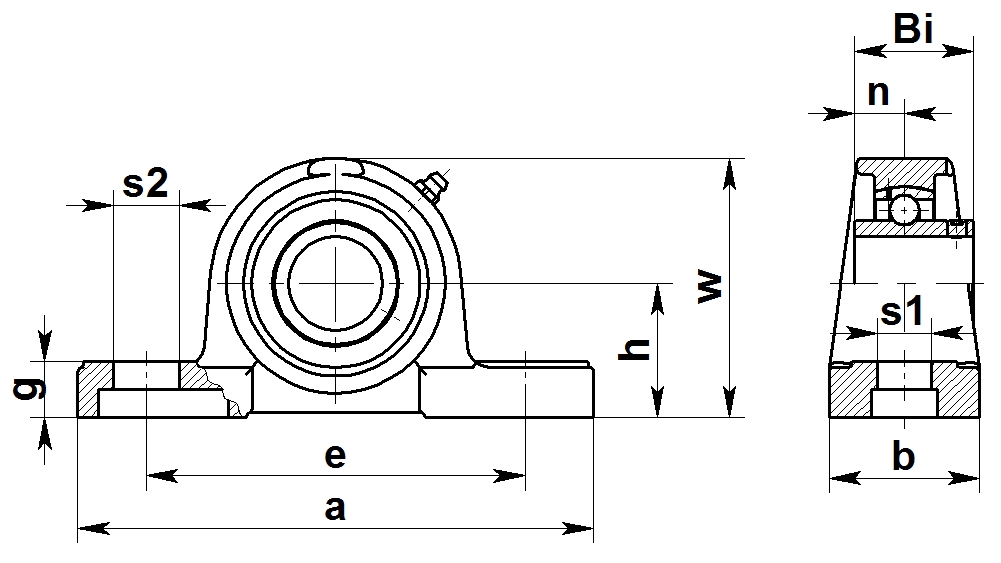

Тип подшипника UCP 200

Крепление вала стопорными винтами

Узел № Диаметр вала, мм Размеры, мм Размер болта, мм Подшипник № Корпус № Вес, кг
h a e b s1 s2 g w Bi n
UCP201 12 30,2 127 95 38 13 19 15 62 31 12,7 M10 UC 201 Р 203 0,65
UCP202 15 30,2 127 95 38 13 19 15 62 31 12,7 М10 UC 202 P 203 0,63
UCP203 17 30,2 127 95 38 13 19 15 62 31 12,7 М10 UC 203 P 203 0,62
UCP204 20 33,3 127 95 38 13 19 15 65 31 12,7 М10 UC 204 P 204 0,65
UCP205 25 36,5 140 105 38 13 16 16 70 34,1 14,3 М10 UC 205 P 205 0,79
UCP206 30 42,9 165 121 48 17 21 18 83 38,1 15,9 М14 UC 206 P 206 1,3
UCP207 35 47,6 167 127 48 17 21 19 94 42,9 17,5 М14 UC 207 P 207 1,6
UCP208 40 49,2 184 137 54 17 25 19 100 49,2 19 М14 UC 208 P 208 2,0
UCP209 45 54 190 146 54 17 22 20 108 49,2 19 М14 UC 209 P 209 2,3
UCP210 50 57,2 206 159 60 20 25 22 114 51,6 19 М16 UC 210 P 210 2,7
UCP211 55 63,5 219 171 60 20 25 22 126 55,6 22,2 М16 UC 211 P 211 3,3
UCP212 60 69,8 241 184 70 20 25 25 138 65,1 25,4 М16 UC 212 P 212 4,7
UCP213 65 76,2 265 203 70 25 29 27 150 65,1 25,4 М20 UC 213 P 213 5,6
UCP214 70 79,4 266 210 72 25 31 27 156 74,6 30,2 М20 UC 214 P 214 7,3
UCP215 75 82,6 275 217 74 25 31 28 163 77,8 33,3 М20 UC 215 P 215 7,9
UCP216 80 88,9 292 232 78 25 31 30 175 82,6 33,3 М20 UC 216 P 216 10,0
UCP217 85 95,2 310 247 83 25 31 32 187 85,7 34,1 М20 UC 217 P 217 12,0
UCP218 90 101,6 327 262 88 27 33 34 200 96 39,7 М22 UC 218 P 218 14,7
