Подшипниковые узлы UCFL фланцевые
Цена: по запросу...
Версия страницы для печати
Заказать
Бесплатная доставка по г. Минск

Общее описание

Корпусный подшипник UCFL также самоустанавливающийся. Корпус узла серии FL можно закрепить, используя два болта. Стопорными винтами крепится вал.

Технические характеристики

Узел UCFL фланцевого типа предназначен для использования в обычных условиях. Он является самоустанавливающимся, так как имеет сферическую поверхность наружного кольца. Данный узел удачно возмещает средний начальный перекос, но вместе с тем подшипники этой серии не имеют возможности компенсировать осевое смещение.

Подшипник имеет корпус фланцевого типа, произведенный при помощи таких материалов, как чугун и сталь (не исключаются и другие материалы). Также в данном агрегате присутствуют особая уплотнительная система, преграждающая попадание в него частиц пыли и грязи, и масленка, помогающая смазывать движущиеся элементы при работе.

При фиксации корпуса узла FL используются два болта, а стопорные винты крепят вал. Монтаж к коробке рабочей поверхности производится предназначенными для этого отверстиями. Устройство подшипника компенсирует перекос вала посредством сферической формы посадочной поверхности и индивидуально приспособленного шарикового сферического подшипника. Внутренняя обойма узла имеет следующие вариации:

  • Обойма со стопорным кольцом или винтом;
  • Обойма с фиксирующей втулкой.

Данный узел применяется при нормальных условиях использования.

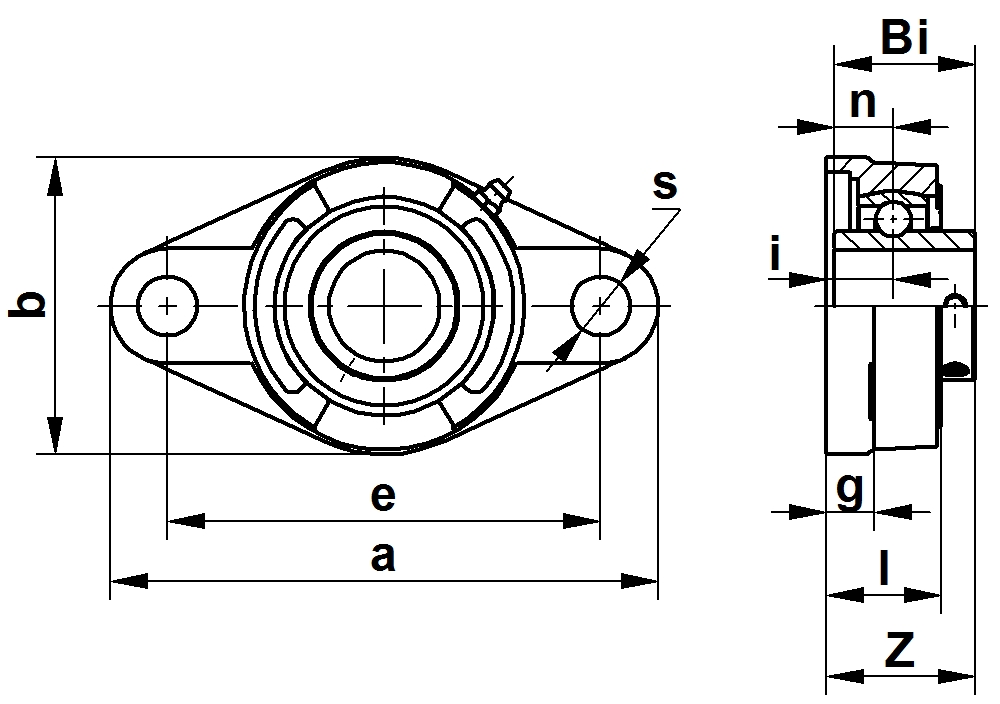

Тип UCF 200 фланцевый с двумя крепежными отверстиями

Крепление вала стопорными винтами

Узел № Диаметр вала, мм Размеры, мм Подшипник № Корпус № Вес, кг
a e i g l s z t B n
UCFL201 12 113 90 15 11 25,5 12 33,3 37,5 31 12,7 UC201 FL204 0,45
UCFL202 15 113 90 15 11 25,5 12 33,3 37,5 31 12,7 UC202 FL204 0,44
UCFL203 17 113 90 15 11 25,5 12 33,3 37,5 31 12,7 UC203 FL204 0,43
UCFL204 20 113 90 15 11 25,5 12 33,3 37,5 31 12,7 UC204 FL204 0,41
UCFL205 25 130 99 16 13 27 16 35,7 40 34,1 14,3 UC205 FL205 0,58
UCFL206 30 148 117 18 13 31 16 40,2 44,5 38,1 15,9 UC206 FL206 0,86
UCFL207 35 161 130 19 14 34 16 44,4 48,5 42,9 17,5 UC207 FL207 1,08
UCFL208 40 175 144 21 14 36 16 51,2 55,5 49,2 19 UC208 FL208 1,44
UCFL209 45 188 148 22 15 38 19 52,2 56,5 49,2 19 UC209 FL209 1,74
UCFL210 50 197 157 22 15 40 19 54,6 59,5 51,6 19 UC210 FL210 2,10
UCFL211 55 224 184 25 18 43 19 58,4 63 55,6 22,2 UC211 FL211 2,91
UCFL212 60 250 202 29 18 48 23 68,7 73,5 65,1 25,4 UC212 FL212 3,74
UCFL213 65 258 210 30 22 50 23 69,7 74,5 65,1 25,4 UC213 FL213 4,57
UCFL214 70 265 216 31 22 54 23 75,4   74,6 30,2 UC214 FL214 5,11
UCFL215 75 275 225 34 22 56 23 78,5   77,8 33,3 UC215 FL215 5,37
UCFL216 80 290 233 34 22 58 25 83,3   82,6 33,3 UC216 FL216 7,20
UCFL217 85 305 248 36 24 63 25 87,6   85,7 34,1 UC217 FL217 8,61
UCFL218 90 320 265 40 24 68 25 96,3   96 39,7 UC218 FL218 10,51
