Подшипниковые узлы UCF фланцевые
Цена: по запросу...
Версия страницы для печати
Заказать
Бесплатная доставка по г. Минск

Общее описание

Узел с фланцем имеет посадочный желоб на корпусе, сферическую форму наружного кольца и четыре посадочных отверстия. Данная конструкция упрощает монтаж узла, а также помогает подшипнику самостоятельно занять оптимальную позицию.

Технические характеристики

Сферообразная поверхность внешней обоймы является специфичной чертой корпусных фланцевых подшипниковых узлов.  Благодаря части этой сферообразной поверхности установка подшипников осуществляется в специальные посадочные узлы, что дает возможность избежать всех неточностей при монтаже.

Корпус подшипника может быть произведен из таких видов материала, как, например, сталь или чугун, куда должен быть заключен сферический шариковый подшипник. Для защиты от пыли и частичек грязи узел имеет специальную уплотнительную систему, а для предотвращения повреждений используется масленка, которая смазывает движущиеся элементы в процессе работы. Крепление производится с помощью четырех отверстий в горизонтальном или вертикальном положениях.

Данный узел применяется при нормальных условиях использования.

Тип UCF 200

Крепление вала стопорными винтами

Подшипниковые узлы с квадратным фланцем

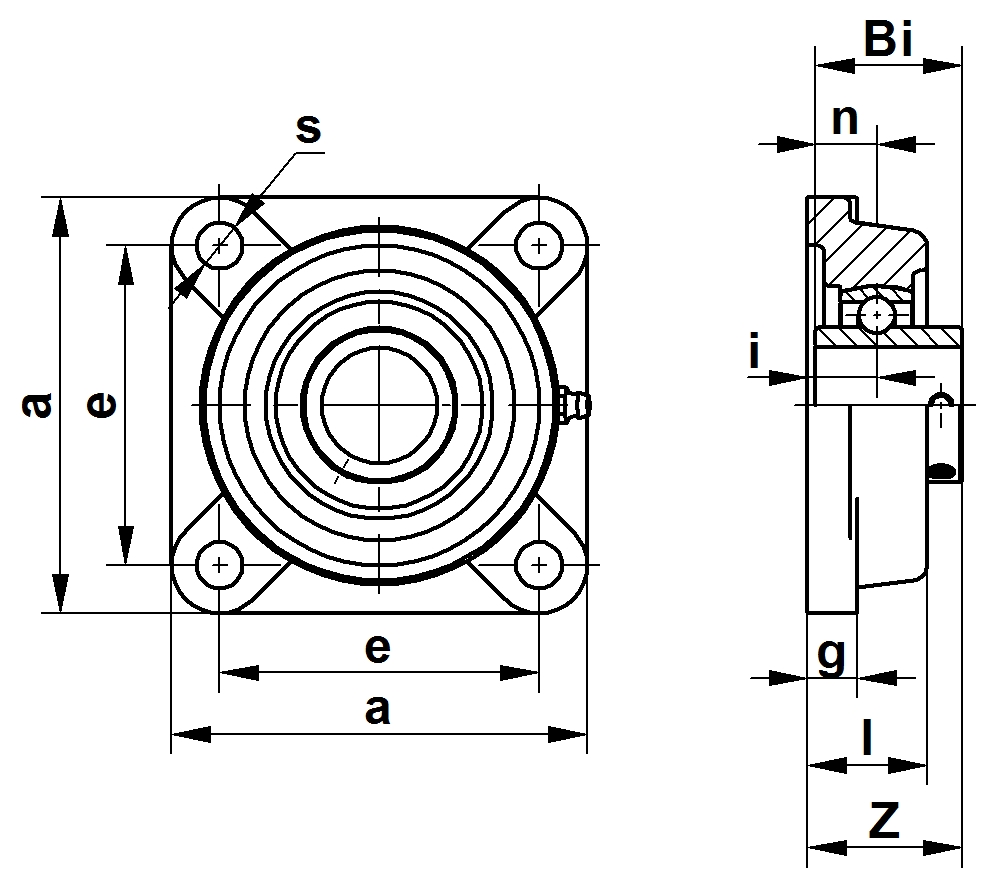

Узел № Диаметр вала, мм Размеры, мм Размер болта, мм Подшипник № Корпус № Вес, кг
a e i g l s Z Bi n
UCF201 12 86 64 15 12 25,5 12 33,3 31 12,7 М10 UC 201 F 204 0,64
UCF202 15 86 64 15 12 25,5 12 33,3 31 12,7 М10 UC 202 F 204 0,62
UCF203 17 86 64 15 12 25,5 12 33,3 31 12,7 М10 UC 203 F 204 0,61
UCF204 20 86 64 15 12 25,5 12 33,3 31 12,7 М10 UC 204 F 204 0,59
UCF205 25 95 70 16 14 27 12 35,7 34,1 14,3 М10 UC 205 F 205 0,82
UCF206 30 108 83 18 14 31 12 40,2 38,1 15,9 М10 UC 206 F 206 1,1
UCF207 35 117 92 19 16 34 14 44,4 42,9 17,5 М12 UC 207 F 207 1,5
UCF208 40 130 102 21 16 36 16 51,2 49,2 19 М14 UC 208 F 208 2,0
UCF209 45 137 105 22 18 38 16 52,2 49,2 19 М14 UC 209 F 209 2,4
UCF210 50 143 111 22 18 40 16 54,6 51,6 19 М14 UC 210 F 210 2,5
UCF211 55 162 130 25 20 43 19 58,4 55,6 22,2 М16 UC 211 F 211 3,4
UCF212 60 175 143 29 20 48 19 68,7 65,1 25,4 М16 UC 212 F 212 4,6
UCF213 65 187 149 30 20 50 19 69,7 65,1 25,4 М16 UC 213 F 213 5,5
UCF214 70 193 152 31 24 54 19 75,4 74,6 30,2 М16 UC 214 F 214 6,1
UCF215 75 200 159 34 24 56 19 78,5 77,8 33,3 М16 UC 215 F 215 6,9
UCF216 80 208 165 34 24 58 23 83,3 82,6 33,3 М20 UC 216 F 216 7,8
UCF217 85 220 175 36 26 63 23 87,6 85,7 34,1 М20 UC 217 F 217 9,3
UCF218 90 235 187 40 26 68 23 96,3 96 39,7 М20 UC 218 F 218 11,3
