Муфта TYRE упругая с торообразной оболочкой
Общее описание
Упругие муфты используются для уменьшения динамических нагрузок, которые передаются соединяемыми валами. Также муфты предохраняют соединяемые валы от негативного влияния резонансных колебаний и позволяют эффективно компенсировать точности взаимного расположения валов. Базовый параметр упругих муфт – жесткость или обратная величина — демпфирующая способность, т. е. функция превращать в теплоту энергию деформирования упругих составляющих муфты.
Технические характеристики
Особенности представленного оборудования: эффективное гашение вибраций и ударных нагрузок, а также оптимальная адаптация к отклонениям соосности валов и, как результат, высокая эффективность работы. Упругая муфта используется для передачи крутящего момента между валами различных механизмов, выпускается с отверстиями в полумуфте (B) и монтажной конической втулкой, два варианта крепления втулки: на монтажной поверхности (F) и на ступице (H). В случае факта перегрузки, в муфте происходит разрушение эластичного элемента, после замены которого, устройство снова готово к эффективной работе. Благодаря этому муфта предохраняет весь узел. Купить упругую муфты Вы можете на нашем сайте. Мы предлагаем только качественное оборудование по конкурентоспособным ценам.
Технические параметры оборудования:
|
GS |
|
|
|
|---|---|---|---|
|
Габарит |
Частота вращения об/мин |
Момент номинальный, Нм |
Максимальный момент, Нм |
|
40 |
5730 |
25 |
65 |
|
50 |
4500 |
65 |
160 |
|
60 |
4000 |
125 |
320 |
|
70 |
3600 |
250 |
490 |
|
80 |
3100 |
380 |
760 |
|
90 |
2800 |
500 |
1100 |
|
100 |
2600 |
670 |
1520 |
|
110 |
2300 |
880 |
2140 |
|
120 |
2100 |
1330 |
3550 |
|
140 |
1840 |
2330 |
5640 |
|
160 |
1560 |
3770 |
9340 |
|
180 |
1500 |
6270 |
16450 |
|
200 |
1300 |
9330 |
23500 |
|
220 |
1100 |
11600 |
33120 |
|
250 |
1000 |
14680 |
42740 |
|

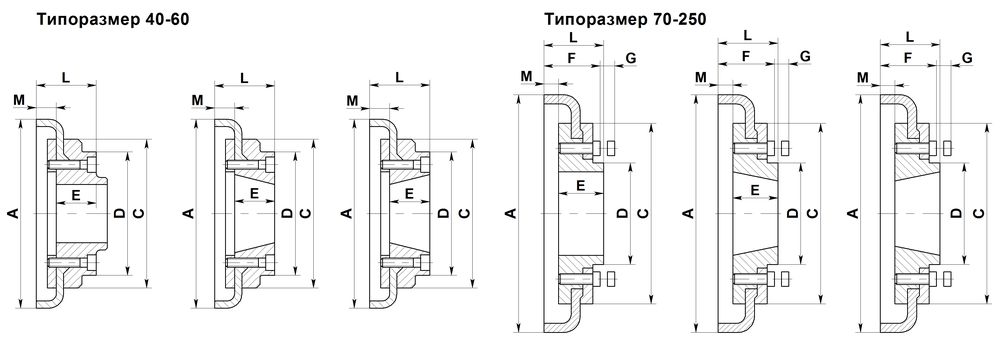

Типоразмер |
Исполнение |
Втулка |
Max d вала |
L тип F,Н |
E тип F,H |
L тип В |
Е тип В |
Винт |
A |
C |
D |
F |
M |
Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40 40 40 |
B F H |
- 1008 1008 |
32 25 25 |
- 33 33 |
- 22 22 |
33 - - |
22 - - |
M5 - - |
104 104 104 |
82 82 82 |
- - - |
- - - |
11 11 11 |
0,8 0,8 0,8 |
|
50 50 50 |
B F H |
- 1210 1210 |
38 32 32 |
- 38 38 |
- 25 25 |
43 - - |
32 - - |
M5 - - |
133 133 133 |
100 100 100 |
79 79 79 |
- - - |
12.5 12.5 12.5 |
1,2 1,2 1,2 |
|
60 60 60 |
B F H |
- 1610 1610 |
45 42 42 |
- 42 42 |
- 25 25 |
55 - - |
33 - - |
M6 - - |
165 165 165 |
125 125 125 |
70 103 103 |
- - - |
16.5 16.5 16.5 |
2,0 2,0 2,0 |
|
70 70 70 |
B F H |
- 2012 1610 |
50 50 42 |
- 44 42 |
- 32 25 |
47 - - |
35 - - |
M8 - - |
187 187 187 |
142 142 142 |
80 80 80 |
50 50 50 |
11.5 11.5 11.5 |
3,1 3,1 3,0 |
|
80 80 80 |
B F H |
- 2517 2012 |
60 60 50 |
- 58 45 |
- 45 32 |
55 - - |
42 - - |
M8 - - |
211 211 211 |
165 165 165 |
98 98 98 |
54 54 54 |
12.5 12.5 12.5 |
4,9 4,9 4,6 |
|
90 90 90 |
H F H |
- 2517 2517 |
70 60 60 |
- 58.5 58.5 |
- 45 45 |
63.5 - - |
49 - - |
M10 - - |
235 235 235 |
188 188 188 |
108 108 108 |
60 60 60 |
13.5 13.5 13.5 |
7,1 7,0 7,0 |
|
100 100 100 |
H F H |
- 3020 2517 |
80 75 60 |
- 64.5 58.5 |
- 51 45 |
70.5 - - |
56 - - |
M10 - - |
254 254 254 |
216 216 216 |
120 125 113 |
62 62 62 |
13.5 13.5 13.5 |
9,9 9,9 9,4 |
|
110 110 110 |
B F H |
- 3020 3020 |
90 75 75 |
- 63.5 63.5 |
- 51 51 |
75.5 - - |
63 - - |
M12 - - |
279 279 279 |
233 233 233 |
128 134 134 |
62 62 62 |
12.5 12.5 12.5 |
12,5 11,7 11,7 |
|
120 120 120 |
B F H |
- 3525 3020 |
100 100 75 |
- 79.5 85.5 |
- 65 51 |
84.5 - - |
70 - - |
M12 - - |
314 314 314 |
264 264 264 |
140 144 144 |
67 67 67 |
14.5 14.5 14.5 |
16,9 16,5 15,9 |
|
140 140 140 |
B F H |
- 3525 3525 |
130 100 100 |
- 81.5 81.5 |
- 65 65 |
110.5 - - |
94 - - |
M16 - - |
359 359 359 |
311 311 311 |
178 178 178 |
73 73 73 |
16 16 16 |
22,2 22,3 22,3 |
|
160 160 160 |
B F H |
- 4030 4030 |
140 115 115 |
- 92 92 |
- 77 77 |
117 - - |
102 - - |
M20 - - |
402 402 402 |
345 345 345 |
187 197 197 |
78 78 78 |
15 15 15 |
35,8 32,5 32,5 |
|
180 180 180 |
B F H |
- 4535 4535 |
150 125 125 |
- 112 112 |
- 89 89 |
137 - - |
114 - - |
M16 - - |
470 470 470 |
394 394 394 |
205 205 205 |
94 94 94 |
23 23 23 |
49,1 42,2 42,2 |
|
200 200 200 |
B F H |
- 4535 4535 |
150 125 125 |
- 113 113 |
- 89 89 |
138 - - |
114 - - |
M20 - - |
508 508 508 |
429 429 429 |
205 205 205 |
103 103 103 |
24 24 24 |
58,2 53,6 53,6 |
|
220 220 220 |
B F H |
- 5010 5010 |
160 125 125 |
129.5 129.5 |
102 102 |
154.5 |
127 |
M20 |
562 562 562 |
474 474 474 |
233 233 233 |
118 118 118 |
27.5 27.5 27.5 |
79,6 72,0 72,0 |
|
250 |
H |
- |
190 |
c |
|
161.5 |
132 |
M20 |
628 |
522 |
254 |
125 |
29.5 |
104,0 |
Примерные условные обозначения для заказа:
1. Муфта TYRE 40В
- TYRE – тип устройства
- 40B – типоразмер
2. Муфта TYRE 40F-1008х19
- TYRE – тип устройства
- 40F – типоразмер
- 1008х19 – размер конической втулки, отверстие 19мм
3. Резиновый вкладыш TYRE 40
- резиновый вкладыш для муфты типа TYRE 40
