Мотор-редукторы волновые зубчатые ЗМВз
Мотор-редукторы волновые зубчатые ЗМВз
Цена: по запросу
Бесплатная доставка по г. Минск

Общее описание

Мотор-редукторы волновые зубчатые типа ЗМВз, исполнения горизонтального и вертикального (выходным валом вниз), фланцевого и на лапах, являются приводами общемашиностроительного применения. Мотор-редукторы применяются как отдельно, так и в качестве комплектующих изделий в составе различных машин. Предназначены для эксплуатации в режиме работы S1, от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В, или по согласованию с потребителем других стандартных напряжений.

Технические характеристики

Условия применения мотор-редукторов 3МВз

  • нагрузка постоянная и переменная по величине (в пределах допускаемого крутящего момента) и направлению;
  • работа длительная и с периодическими остановками;
  • вращение выходного вала в любую сторону;
  • атмосфера типов I и II при запыленности воздуха не более 10 мг/м3;
  • климатическое исполнение У категорий размещения 3, климатическое исполнение УХЛ и О для категорий размещения 4;
  • условия эксплуатации в части воздействия механических факторов внешней среды по группе М1.

Пример условного обозначения при оформлении заказа:

   Мотор-редуктор ЗМВз-80-16-110-УЗ, 380 В, где:

  • ЗМВз - тип мотор-редуктора (мотор-редуктор волновой зубчатый);
  • 80 - внутренний диаметр гибкого колеса, мм;
  • 16 - частота вращения выходного вала, об/мин;
  • G110 - конструктивное исполнение по способу монтажа;
  • УЗ - климатическое исполнение (У) и категория размещения (3);
  • 380B - номинальное напряжение сети переменного тока.

Габаритные и присоединительные размеры

Фланцевое исполнение

Фланцевое

Исполнение на лапах

Исполнение

Типоразмер мотор-редуктор L B H l l1 l2 l3 l4 l5 d
не более
3МВз-63
365
130
155
36
55
80
51
3
15
22k6
3МВз-80
416
160
171
60
85
130
69
4
15
28k6
3МВз-160
690
270
275
110
140
210
124
4
25
55k6
Типоразмер мотор-редуктор d1 d2 d3 d4 d5 b b1 h1 h2 t H1
3МВз-63
13
80
13
100
130
6
100
6
15
24,5
71
3МВз-80
15
100
15
130
160
8
155
7
15
31,0
80
3МВз-160
19
180
19
215
250
16
220
10
18
59
125

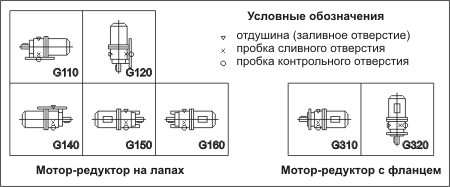

Вариант размещения мотор-редуктора ЗМВз по способу монтажа

Вариант

Технические характеристики оборудования

Наименование мотор-редуктора Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Н·м Передаточное отношение редукторной части Масса, кг
(не более)
Двигатель
Тип Мощность кВт
3МВз-63
9,0
80
158
7,5
АИР56А4
0,12
12,0
71
125
АИР56А4
0,12
16,0
67
104
АИР56А4
0,12
18,0
56
78
АИР56А4
0,12
35,5
40
78
АИР56А2
0,18
3МВз-80
7,1
180
204
12,5
АИР63А4
0,25
9,0
160
164
АИР63А4
0,25
12,0
160
135
АИР63А4
0,25
16,0
150
101
АИР63А4
0,25
18,0
110
80
АИР63А4
0,25
35,5
80
80
АИР63А2
0,37
3МВз-160
6,3
1250
275
54
АИР80А4
1,1
7,1
1250
204
54
АИР80А4
1,1
9,0
1250
164
54
АИР80А4
1,1
12,0
1125
135
55
АИР80В4
1,5
16,0
1120
101
55
АИР80В4
1,5
18,0
880
80
55
АИР80В4
1,5
35,5
630
80
56
АИР80В2
2,2
