PRS2 [1]

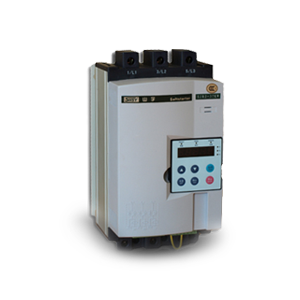

Устройства плавного пуска [2] серии PRS2 предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя. Силовая часть устройства выполнена на тиристорах, система управления - цифровая, микропроцессорная. УПП представленной серии предназначены для работы с электродвигателями, мощностью от 11 до 500 кВт.
УПП позволяет реализовать 5 различных режимов запуска и два режима останова. Использование устройств плавного пуска серии PRS2 позволит уменьшить пусковые токи, снизить вероятность перегрева и повысить срок службы двигателя, устранить рывки в механической части привода или гидравлические удары в трубах и задвижках в момент пуска и останова электродвигателей. В отличие от множества других УПП, устройства этой серии оснащены силовыми модулями – тиристорами по всем трем фазам, включенными по встречно-параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода.
УПП PRS2 – Руководство по эксплуатации.pdf [3]
Сертификат [4]
Базовые характеристики устройств плавного пуска Prostar PRS2
- Контролируемый запуск электродвигателя
- Идеальный плавный разбег даже не нагруженного вала электродвигателя
- Контролируемая остановка электродвигателя
- Реализовано 5 различных режимов запуска для всех существующих типов нагрузки
- Индикация режимов работы на жидкокристаллическом дисплее
- Диапазон мощностей 11 – 500 кВт, все позиции складские
- Электронная защита электродвигателя как в процессе запуска, так и в длительном режиме
- 12 пусков в час на номинальную нагрузку
- Применение в насосах, компрессорах, конвейерах, вентиляторах, дробилках, мешалках
|
Питающее напряжение U (3ф) |
380 В ± 15% |
|---|---|
|
Частота |
50 Гц |
|
Применяемые моторы |
Асинхронные с коротко замкнутым ротором |
|
Диапазон подключаемых электродвигателей |
11 – 500 кВт |
|
Частота пусков |
Не более 20 раз в час |
|
Степень защиты |
IP20 |
|
Стойкость к вибрациям |
Высота до 3000м, вибрационное усилие до 0.5g |
|
Температура эксплуатации |
-15...+40 без потери мощности +40…+60 при повышении на 1 градус снижение тока на 1,2% |
|
Окружающая влажность воздуха |
95% без образования конденсата |
|
Максимальная рабочая высота |
Без потерь мощности на высоте до 1000 м (выше 1000 м, падение тока 0.5% на каждые 100 м) |
|
Система охлаждения |
Естественное |
Схема подключения PRS2
Габаритные и присоединительные размеры УПП PRS2
|
Устройства PRS2 005 … PRS 075
|
|
|
Устройства PRS 090 … PRS 200
|
Устройства PRS 250 … PRS 500
|
Информация для заказа устройств плавного пуска PRS2
|
ЭЛЕКТРОДВИГАТЕЛЬ |
УПП |
|
|---|---|---|
|
Мощнность (кВт) |
Ток (А) |
Модель |
|
15 |
28 |
PRS2 015 |
|
18.5 |
34 |
PRS2 018 |
|
22 |
42 |
PRS2 005 |
|
30 |
54 |
PRS2 030 |
|
37 |
68 |
PRS2 037 |
|
45 |
80 |
PRS2 045 |
|
55 |
98 |
PRS2 055 |
|
75 |
128 |
PRS2 075 |
|
90 |
160 |
PRS2 090 |
|
115 |
190 |
PRS2 115 |
|
132 |
236 |
PRS2 132 |
|
160 |
290 |
PRS2 160 |
|
200 |
367 |
PRS2 200 |
|
250 |
430 |
PRS2 250 |
|
280 |
470 |
PRS2 280 |
|
320 |
547 |
PRS2 320 |
|
400 |
725 |
PRS2 400 |
|
500 |
915 |
PRS2 500 |
