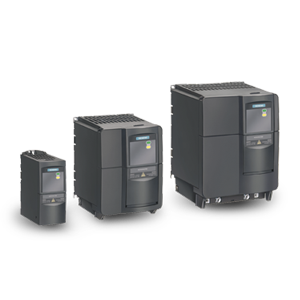

Micromaster 420 [1]
Частотный преобразователь, оперативно и эффективно удовлетворяющий подавляющий диапазон требований от пользователей из различных промышленных сфер и отраслей. Устройство адаптировано для работы с трехфазными сетями, отличается надежностью, долгим сроком службы и простотой обслуживания.
Модульная конструкция, которой отличается преобразователь частоты MICROMASTER 420, позволяет пользователю расширять базовый набор функций дополнительными опциями и возможностями. Подключение панелей операторов, а также коммуникационных модулей выполняется максимально просто и оперативно, без необходимости использования каких бы то ни было вспомогательных инструментов. Процесс подключения к клеммам управления - посредством безвинтовых креплений. Таким образом, преобразователи частоты Siemens Micromaster 420 – это оптимально решение для эффективной интеграции в системы автоматизации, начиная с линейки SIMATIC S7-200, и заканчивая Комплексной Автоматизацией (TIA) с SIMATIC и SIMOTION.
|
Название документа |
Скачать файл |
|---|---|
|
Общая информация для российских пользователей |
pdf.(351кб) [2] |
|
Первые шаги (английская версия) |
pdf.(1,75мб) [3] |
|
Руководство по эксплуатации русская версия (Micromaster 420) |
pdf.(5,17мб) [4] |
|
Список параметров (английская версия) |
pdf.(2,4 мб) [5] |
|
Каталог (английская версия) |
pdf.(2,9 мб) [6] |
|
Настройка ПИ-регулятора |
pdf.(117 кб) [7] |
Технические характеристики преобразователя частоты Siemens Micromaster 420
|
Диапазон мощностей |
120 Вт -3 кВт 230 В 1 АС 120 Вт -5.5 кВт 230 В 3 АС 370 Вт -11 кВт 400 В 3 АС |
|---|---|
|
Диапазон напряжений |
208-240 В +/-10% 380-480 В +/-10% |
|
Входная частота |
47-63 Гц |
|
Коэффициент мощности |
COSф>0.7 |
|
Пусковой ток |
Не больше, чем номинальный |
|
КПД |
97% |
|
Рабочая температура |
-10...+50 гр С |
|
Температура хранения |
-40...+70 гр С |
|
Допустимая относительная влажность воздуха |
95% (без образования конденсата) |
|
Степень защиты |
IP20/NEMA 1 |
|
Выходная частота |
0-650 Гц |
|
Разрешение выходной частоты |
0,01 Гц |
|
Перегрузочная способность |
150% от номинального тока в течение 60 с |
|
Способ регулирования |
Вольт-частотный Линейный (U/f) Квадратичный (U/f*f) Прямое управление потоком FСС Произвольная настройка |
|
Цифровые вводы |
3 (18 функций) |
|
Аналоговый вход |
0-10 В/ПИ-регулятор разрешение 10 БИТ, может использоваться как цифровой вход |
|
Аналоговый выход |
0,4-20мА 500 Ом макс нагрузка разрешение 10 Бит |
|
Релейный выход |
30 B DC 5A,250 B AC 2A параметрируемый |
|
Интерфейс |
RS 485 |
|
Способ торможения |
1. Генераторное 2. Динамическое 3. Комбинированное |
|
Быстрое ограничение тока |
Входит в набор параметров |
|
Функции защиты по: |
1. пониженному напряжению 2. перенапряжению 3. перегрузке 4. включению на землю 5. короткому замыканию 6. блокировке двигателя 7. перегреву двигателя 8. перегреву преобразователя |
|
Регулятор |
Встроенный ПИ-регулятор Встроенный источник питания для датчика ПИ-регулятора |
|
Нормы |
СE, c-tick, С-UL. Разрешение Гостехнадзора |
Условия работы
| Температура | Мин. рабочая -10ºС Макс. рабочая 50ºС |
|---|---|
| Влажность | 95%, без конденсата |
| Высота установки | На высоте свыше 1000м требуется снижение мощности нагрузки. |
| Удар | Не допускать падений ПЧ, ударов. |
| Вибрации | Не допускается монтаж в зонах, где наблюдаются систематически вибрации. |
| Электромагнитное излучение | Не инсталлировать ПЧ вблизи источников электромагнитного излучения. |
| Загрязнение атмосферного воздуха | Не инсталлировать ПЧ при наличии в воздухе пыли, агрессивных газов и т.п. |
| Вода | Не подвергать частотный преобразователь воздействию влаги. Также не допускается появление конденсата в местах инсталляции ПЧ. |
| Перегрев | Оптимальное охлаждение обеспечивается вертикальным монтажом. Горизонтальная установка требует дополнительного обдува. |
Схемы механической установки Siemens Micromaster 420
| Типоразмер А | |
|---|---|
 |
Крепление с помощью 2 винта М4 2 гайки М4 2 шайбы М4 Момент затяжки (прибор по отношению к шкафу) с установленными шайбами: 2,5Нм Присоединение к DIN рейке |
| Типоразмер B | |
 |
Крепление с помощью 2 винта М4 2 гайки М4 2 шайбы М4 Момент затяжки (прибор по отношению к шкафу) с установленными шайбами: 2,5Нм |
| Типоразмер C | |
 |
Крепление с помощью 2 винта М5 2 гайки М5 2 шайбы М5 Момент затяжки (прибор по отношению к шкафу) с установленными шайбами: 3Нм |
