1LE1

Электродвигатели [2] серии 1LE1 относятся к оборудованию энергосберегающего типа и характеризуются всеми параметрами, имеющими первостепенное значение в условиях современных производственных процессов. 1LE1 может служить эффективной заменой оборудования 1LA7.

Цена:

от 3660 000 руб.

Заголовок H1:

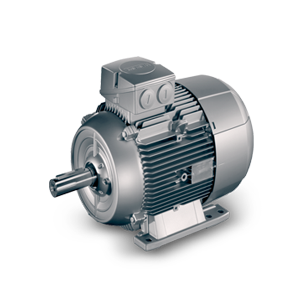

Электродвигатели Siemens 1LE1

Изображение:

Тех. характеристики:

Компания Siemens систематически обновляет линейку электродвигателей, чтобы иметь возможность предложить своим покупателям и заказчикам действительно качественное оборудование по конкурентоспособным ценам. Так, в ходе модернизаций и инновационных процессов была разработана модель электродвигателя 1LE1, который рассматривается как целесообразная и эффективная замена модели 1LA7. Базовые отличия оборудования: модернизированная задняя крышка, за счет чего обеспечивается более действенное охлаждение подшипников. Кроме того, некоторые составляющие агрегата выполнены из алюминия. Ранее для их производства использовалась сталь. Такая замена снизила общую массу оборудования, а также стала причиной увеличения коэффициента теплоотдачи.

Технические характеристики электродвигателей 1LE1

Обозначение	Мощность	Типо-размер	Номинальная частота вращения	Номинальный крутящий момнет	Энерго-эффективность по CEMEP	КПД полная нагрузка	КПД нагрузка 3/4	Скольжение полная нагрузка	Номинальная сила тока 400В	Масса
	кВт		об/мин	Нм		%	%	cos	А	кг
2-полюсные, 3000 об/мин
1 LE1002-1AA4?-????	3,0	100 L	2835	10,0	EFF2	82,6	83,2	0,9	6,0	20
1 LE1002-1BA2?-????	4,0	112 M	2930	13,0	EFF2	84,8	84,4	0,9	7,9	25
1 LE1002-1CA0?-????	5,5	132 S	2905	18,0	EFF2	86,0	86,6	0,9	10,4	35
1LE1002-1CA1 ?-????	7,5	132 S	2925	24,0	EFF2	87,6	88,7	0,9	14,0	40
1 LE1002-1DA2?-????	11,0	160 M	2920	36,0	EFF2	88,4	88,5	0,9	21,0	60
1 LE1002-1DA3?-????	15,0	160 M	2930	49,0	EFF2	89,5	89,7	0,8	29,0	68
1LE1002-1DA4?-????	18,5	160 L	2935	60,0	EFF2	90,9	91,0	0,9	34,0	78
4-полюсные, 1500 об/мин
1 LE1002-1AB4?-????	2,2	100 L	1425	14,8	EFF2	81,0	84,0	0,8	4,9	18
1 LE1002-1AB5?-????	3,0	100 L	1425	20,2	EFF2	82,8	83,6	0,9	6,2	22
1LE1002-1BB2?-????	4,0	112 M	1435	27,0	EFF2	84,2	85,1	0,8	8,2	27
1 LE1002-1CB0?-????	5,5	132 S	1450	36,0	EFF2	86,0	86,5	0,8	11,2	38
1 LE1002-1CB2?-????	7,5	132 M	1450	49,0	EFF2	87,0	87,4	0,8	15,0	44
1LE1002-1DB2?-????	11,0	160 M	1460	72,0	EFF2	88,4	88,1	0,8	22,0	62
1 LE1002-1DB4?-????	15,0	160 L	1460	98,0	EFF2	89,4	89,7	0,8	29,5	73
6-полюсные, 1000 об/мин
1 LE1002-1AC4?-????	1,5	100 L	940	15,3		74,0	72,6	0,7	4,0	19
1 LE1002-1BC2?-????	2,2	112 M	930	23,0		78,0	78,1	0,8	5,3	25
1 LE1002-1CC0?-????	3,0	132 S	955	30,0		80,0	79,4	0,7	7,3	34
1LE1002-1CC2?-????	4,0	132 M	950	40,0		83,0	83,4	0,8	9,2	39
1 LE1002-1CC3?-????	5,5	132 M	950	55,0		85,0	85,3	0,8	12,4	48
1 LE1002-1DC2?-????	7,5	160 M	970	75,0		86,0	85,4	0,7	17,2	72
1LE1002-1DC4?-????	11,0	160 L	965	110,0		87,6	87,9	0,8	23,5	92
8-полюсные, 750 об/мин
1 LE1002-1AD4?-????	0,8	100 L	705	10,4		65,4	60,2	0,6	2,7	17
1LE1002-1AD5?-????	1,1	100 L	705	15,1		68,3	67,6	0,6	3,7	22
1 LE1002-1BD2?-????	1,5	112 M	700	20,0		75,9	72,8	0,7	4,2	25
1 LE1002-1CD0?-????	2,2	132 S	715	29,0		81,0	80,4	0,7	5,9	37
1LE1002-1CD2?-????	3,0	132 M	710	40,0		81,6	81,4	0,7	7,8	44
1 LE1002-1DD2?-????	4,0	160 M	720	53,0		80,0	78,7	0,7	10,4	60
1 LE1002-1DD3?-????	5,5	160 M	720	73,0		83,5	83,9	0,7	13,6	72
1LE1002-1DD4?-????	7,5	160 L	715	100,0		83,5	84,7	0,7	18,6	91

Размеры электродвигателей 1LE1

Размеры

Типоразмер	Кол-во полюсов	A	AA	AB	AC	AD	AD’	AF	AF’	AG	AQ	AS	B*	BA	BA’	BB	BC	BE	BE’	C	CA*	H	HA	Y1)
100 L	2, 4, 6, 8	160	42	196	198	166	166	125.5	125.5	135	195	63.5	140	37.5	-	176	33.5 50		25	63	141	100	12	45
112 M	2, 4, 6, 8	190	46	226	222	177	177	136.5	136.5	135	195	63.5	140	35.4	-	176	26	50	25	70	129.7	112	12	52
132 S	2, 4, 6, 8	216	53	256	262	202	202	159.5	159.5	155	260	70.5	140	38	76 2)	218 3)	26.5 48		24	89	128.5 4)	132	15	69
132 M	2, 4, 6, 8	216	53	256	262	202	202	159.5	159.5	155	260	70.5	178	38	76	218	26.5 48		24	89	128.5 4)	132	15	69
160 M	2, 4, 6, 8	254	60	300	314	236.5	236.5	190	190	175	260	77.5	210	44	89 5)	300 6)	47	57	28.5	108	148 7)	160	18	85
160 L	2, 4, 6, 8	254	60	300	314	236.5	236.5	190	190	175	260	77.5	254	44	89	300	47	57	28.5	108	148 7)	160	18	85

* Обозначенный значком параметр прописывается в DIN EN 50347

1) Дополнительная информация: размер не стандартный согласно DIN 50347

2) Резьбовые отверстия в лапах, размер BA ' - 38 мм

3) Резьбовые отверстия в лапах, размер ВВ - 180 мм

4) Резьбовые отверстия в лапах, размер СА - 166,5 мм

5) Резьбовые отверстия в лапах, размер BA ' - 44 мм

6) Резьбовые отверстия в лапах, размер ВВ - 256 мм

7) Резьбовые отверстия в лапах, размер CA - 192 мм

Типоразмер	Кол-во полюсов	HH	K	K'	L 1)*	L1	D1	LC	LL	LM	D	DB	E	EB	ED	F	GA	DA	DC	EA	EC	EE	FA	GC
100 L	2, 4, 6, 8	96.5	12	16	395.5	7	32	454	112	428.5	28	M10	60	50	5	8	31	24	M8	50	40	5	8	27
112 M	2, 4, 6, 8	96	12	16	389	7	32	450	112	422	28	M10	60	50	5	8	31	24	M8	50	40	5	8	27
132 S	2, 4, 6, 8	115.5	12	16	465	8.5	39	535.5	130	500.5	38	M12	80	70	5	10	41	28	M10	60	50	5	8	31
132 M	2, 4, 6, 8	115.5	12	16	465	8.5	39	535.5	130	500.5	38	M12	80	70	5	10	41	28	M10	60	50	5	8	31
160 M	2, 4, 6, 8	155	15	19	604	10	45	730	145	638	42	M16	110	90	10	12	45	42	M16	110	90	10	12	45
160 L	2, 4, 6, 8	155	15	19	604	10	45	730	145	638	42	M16	110	90	10	12	45	42	M16	110	90	10	12	45

1)* длина определяется длиной крышки вентилятора
