F-серия [1]
Показатели КПД представленной серии мотор-редукторов варьируются от 0,94 до 0,97, эта величина зависит от числа ступеней. Крутящий момент: от 130 до 18 000 Нм. Диапазон передаточных чисел: от 4 до 30000. Более подробная техническая и другая информация представлена на странице товара.
Цена:
по запросу
Заголовок H1:

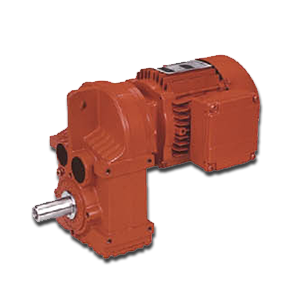

Плоские цилиндрические мотор-редукторы F-серии
Изображение:
Тех. характеристики:
Цилиндрические мотор-редукторы серии F адаптированы для монтажа на цельном или полом валу приводного механизма. Базовой является двухступенчатая комплектация. Предварительная ступень редукции позволила реализовать высокие передаточные отношения. К характерным особенностям мотор-редуктора F серии относится отлитый на корпусе моментный рычаг, значительно упрощающий монтаж оборудования. За счет компактного корпуса агрегаты представленной серии являются отличным решением при необходимости выполнения монтажа в ограниченном пространстве. Конструктивные варианты исполнения цилиндрических мотор-редукторов F-серии:
- С полым валом следующих типов: стяжная муфта, шпоночный паз, шпицевый
- С фланцем и полым/цельным валом
- На лапах с цельным/полым валом
Отношение и максимальный крутящий момент
Монтажные варианты исполнения с параллельными валами
 |
F.. Цельный вал крепление с резьбовыми отверстиями |
 |
FA.. В Полый вал с ключевыми Монтаж на рейку с резьбовыми отверстиями FV..B С полым валом Монтаж на рейку с резьбовыми отверстиями |
 |
FH..B Термоусадочный диск с полым валом Монтаж на рейку с резьбовыми отверстиями |
 |
FF.. B5 Цельный вал Фланец (D & B5 со сквозными отверстиями) |
 |
FAF.. B5 Полый вал с ключевыми Фланцевое крепление (D & B5 фланец со сквозными отверстиями) FVF.. B5 Полый вал с ключевыми Фланцевое крепление (D & B5 фланец со сквозными отверстиями) |
 |
FHF.. B5 Термоусадочный диск с полым валом Фланцевое крепление (D & B5 фланец со сквозными отверстиями) |
 |
FA.. Полый вал с ключевыми Вал крепления FV.. Шлицевой полый вал Вал крепления |
 |
FH.. Термоусадочный диск с полым валом вал крепления |
 |
FAZ.. B14 Полый вал с ключевыми Торцевой (С & B14 фланец с резьбовыми отверстиями) FVZ.. B14 Полый вал с ключевыми Торцевой (С & B14 Sytle фланец с резьбовыми отверстиями) |
 |
FHZ.. B14 Термоусадочный диск с полым валом Торцевой (С & B14 стиле фланец с резьбовыми отверстиями) |
Конструктивные варианты
Таблица совместимости коробки передач и электрического двигателя в каждом диапазоне
| Типоразмер редуктора | Ступени | D63 D71 | D80 | D90 | D100 | D112 | D132S | D132M |
|---|---|---|---|---|---|---|---|---|
| F/FF/FA/FAF37 | 2 | 4.22-7.44 8.97-23.63 | 3.77-23.63 | 3.77-20.57 | 3.77-6.74 8.01-14.33 17.03 | |||
| F/FF/FA/FAF37 | 3 | 23.88-128.51 | 23.88-100.36 | 23.88-51.70 58.32-86.53 | 23.88-31.69 38.31 51.70 58.32 70.50 | |||
| F/FF/FA/FAF47 | 2 | 6.34-8.96 13.93-30.86 | 4.99-30.86 | 4.99-30.86 | 4.99-25.72 | |||
| F/FF/FA/FAF47 | 3 | 28.88-190.76 | 28.88-150.06 | 28.88-130.07 | 28.88-56.49 68.09-105.09 | |||
| F/FF/FA/FAF57 | 2 | 6.58-9.31 13.52-40.13 | 5.18-34.24 | 5.18-29.94 | 5.18-24.96 | 5.18-21.17 | ||
| F/FF/FA/FAF57 | 3 | 30.15-199.70 | 30.15-157.09 | 30.15-136.16 | 30.15-58.97 83.46-110.01 | 30.15-50.10 83.46-93.47 | ||
| F/FF/FA/FAF67 | 2 | 7.53-9.08 18.29-36.30 | 5.95-9.08 14.46-36.30 | 3.97-36.30 | 3.97-32.08 | 3.97-27.41 | 3.97-22.05 | 3.97-22.05 |
| F/FF/FA/FAF67 | 3 | 43.20-228.99 | 34.01-195.39 | 34.01-170.85 | 34.01-142.40 | 34.01-67.65 90.59-120.79 | 34.01-53.73 90.59-95.94 | 34.01-53.73 90.59-95.94 |
| F/FF/FA/FAF77 | 2 | 21.43-36.58 | 8.26-9.30 17.49-36.58 | 5.76-9.30 12.20-36.58 | 4.28-36.58 | 4.28-31.51 | 4.28-25.50 | 4.28-25.50 |
| F/FF/FA/FAF77 | 3 | 48.37-72.50 94.93-281.71 | 38.23-225.79 | 25.54-198.31 | 25.54-166.47 | 25.54-142.27 | 25.54-58.32 75.02-114.45 | 25.54-58.32 75.02-114.45 |
| F/FF/FA/FAF87 | 2 | 23.68-33.92 | 7.35-8.29 17.12-33.92 | 5.63-8.29 13.12-33.92 | 5.63-8.29 13.12-33.92 | 4.12-33.92 | 4.12-33.92 | |
| F/FF/FA/FAF87 | 3 | 109.49-270.68 | 39.30-50.36 76.39-270.68 | 29.20-228.93 | 29.20-197.20 | 29.20-159.61 | 29.20-159.61 | |
| F/FF/FA/FAF97 | 2 | 09.06 22.11-43.28 | 7.07-9.06 17.25-43.28 | 7.07-9.06 17.25-43.28 | 4.57-43.28 | 4.57-43.28 | ||
| F/FF/FA/FAF97 | 3 | 58.06-72.29 80.31 89.85-97.58 112.99-276.77 | 44.49-72.29 80.31-276.77 | 44.49-72.29 80.31-276.77 | 32.50-223.88 | 32.50-223.88 | ||
| F/FF/FA/FAF107 | 2 | 21.76-33.79 | 21.76-33.79 | 7.40-9.69 14.67-33.79 | 7.40-9.69 14.67-33.79 | |||
| F/FF/FA/FAF107 | 3 | 58.12-83.99 92.47-254.40 | 58.12-83.99 92.47-254.40 | 37.61-254.40 | 37.61-254.40 | |||
| F/FF/FA/FAF127 | 2 | 7.88-8.86 14.55-26.86 | ||||||
| F/FF/FA/FAF127 | 3 | 37.28-170.83 |
| Типоразмер редуктора | ступени | D132ML | D160M | D160L | D180 | D200 |
|---|---|---|---|---|---|---|
| F/FF/FA/FAF77 | 2 | 4.28-19.70 | 4.28-19.70 | |||
| F/FF/FA/FAF77 | 3 | 25.54-43.58 | 25.54-43.58 | |||
| F/FF/FA/FAF87 | 2 | 4.12-26.50 | 4.12-26.50 | 4.12-26.50 | 4.12-21.32 | |
| F/FF/FA/FAF87 | 3 | 29.20-123.29 | 29.20-123.29 | 29.20-123.29 | 29.20-50.36 | |
| F/FF/FA/FAF97 | 2 | 4.57-33.91 | 4.57-33.91 | 4.57-33.91 | 4.57-27.44 | 4.57-22.11 |
| F/FF/FA/FAF97 | 3 | 32.50-89.85 102.16-174.87 | 32.50-89.85 102.16-174.87 | 32.50-89.85 102.16-174.87 | 32.50-75.63 86.59 102.16-140.71 | 32.50-58.06 75.63 86.59 102.16-112.99 |
| F/FF/FA/FAF107 | 2 | 6.22-9.69 12.33-33.79 | 6.22-9.69 12.33-33.79 | 6.22-9.69 12.33-33.79 | 6.22-33.79 | 6.22-27.57 |
| F/FF/FA/FAF107 | 3 | 31.80-199.31 | 31.80-199.31 | 31.80-199.31 | 31.80-161.28 | 31.80-74.52 88.49 101.38-129.97 |
| F/FF/FA/FAF127 | 2 | 6.80-8.86 12.54-26.86 | 6.80-8.86 12.54-26.86 | 6.80-8.86 12.54-26.86 | 5.52-26.86 | 4.68-26.86 |
| F/FF/FA/FAF127 | 3 | 31.33-170.83 | 31.33-170.83 | 31.33-170.83 | 25.30-153.67 | 25.30-125.37 |
| F/FF/FA/FAF157 | 2 | 16.85-53.55 | 16.85-53.55 | 13.96-43.94 | 11.92-35.75 | |
| F/FF/FA/FAF157 | 3 | 40.06-267.43 | 40.06-267.43 | 32.55-217.62 | 27.60-178.20 |
| Типоразмер редуктора | ступени | D225 | D250M | D280 | D315M/ | D315M-A/B |
|---|---|---|---|---|---|---|
| F/FF/FA/FAF107 | 2 | 6.22-27.57 | ||||
| F/FF/FA/FAF107 | 3 | 31.80-74.52 88.49 101.38-129.97 | ||||
| F/FF/FA/FAF127 | 2 | 4.68-26.86 | 4.68-21.38 | 4.68-21.38 | ||
| F/FF/FA/FAF127 | 3 | 25.30-125.37 | 25.30-55.31 75.41-98.95 | 25.30-55.31 75.41-98.95 | ||
| F/FF/FA/FAF157 | 2 | 11.92-35.75 | 11.92-28.60 | 11.92-28.60 | 11.92-22.16 | 11.92-16.85 |
| F/FF/FA/FAF157 | 3 | 27.60-178.20 | 27.60-68.28 96.53-141.80 | 27.60-68.28 96.53-141.80 | 27.60-52.24 96.53-108.49 | 27.60-40.06 |
Данные по подбору мотор-редуктора:
| 0.12kW [9] | 0.18kW [10] | 0.25kW [11] | |
| 0.37kW [12] | 0.55kW [13] | 0.75kW [14] | |
| 1.1 kW; 1.5kW [15] | 2.2kW; 3.0kW; 4.0kW [16] | 5.5kW; 7.5kW; 9.2kW [17] | |
| 11.0kW; 15.0kW; 18.5kW [18] | 22kW; 30kW; 37kW [19] | ||
| 45kW; 55kW; 75kW; 90kW; 110kW; 132kW; 160kW; 200kW [20] | |||
Технические характеристики мотор-редукторов серии F
| F37..~F157..; FA37B..~FA157B.. [21] | FF37..~FF157..; FAF37..~FAF157.. [22] | FA37..~FA157.. [23] | F..AD.. ; F..AM..; F..R [24] |
