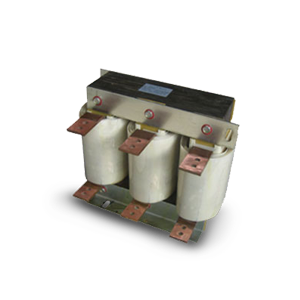

Моторные дроссели

На выходе преобразователя частоты устанавливаются моторные дроссели, которые ограничивают амплитуду тока КЗ, снижают скорость нарастания аварийных токов, компенсируют емкостные токи длинных моторных кабелей и, как следствие, не дают развиваться высоким емкостным токам.

Цена:

от 790 000 руб.

Заголовок H1:

Моторные дроссели

Изображение:

Тех. характеристики:

Моторные дроссели используются в комплексе с частотными преобразователями и обеспечивают защиту оборудования, направленную на продление его срока службы. Как известно, высокочастотные гармоники провоцируют дополнительный нагрев электрического двигателя, а наличие моторного дросселя подавляет эти процессы, чем влияет на период эксплуатации ПЧ. Также важно учесть, что без моторного дросселя многие частотники не имеют возможности обеспечить защиту транзисторам ПЧ от факта одного или же ряда внезапных коротких замыканий. В перечень функций моторного дросселя входит еще ряд параметров, направленных на оптимизацию работы частотного преобразователя и, как следствие, продление его срока полезного использования.

Размеры моторных дросселей

Моторные

Наименование	Размеры, мм						Масса, кг
Наименование	A±5	B±10	C±10	D±1	E±4	J±1	Масса, кг
OR 002	130	90	135	80	70	7	3,2
OR 005	130	90	135	80	70	7	3,2
OR 007	130	90	135	80	70	7	3,2
OR 010	130	95	135	80	70	7	3,8
OR 015	165	105	140	80	75	7	3,8
OR 020	165	110	140	80	75	7	4,7
OR 030	165	115	140	80	75	7	4,7
OR 040	180	130	180	100	85	7	8,3
OR 050	180	130	180	100	85	7	8,4
OR 060	180	135	180	100	85	7	9,1
OR 076	230	160	200	120	105	10	16,4
OR 090	230	165	200	120	105	10	16,3
OR 120	230	175	200	120	105	10	17,6
OR 150	230	175	200	120	105	10	18,6
OR 190	260	190	230	140	115	10	26,0
OR 210	260	195	230	140	115	10	26,0
OR 250	260	200	235	140	115	10	26,4
OR 290	320	225	260	150	135	10	35,2
OR 330	320	230	265	150	135	10	37,0

Технические характеристики видов моторных дросселей

Наименование	Номинальный ток, А	Индуктивность mH	Мощность подключаемого электровигателя, кВт
OR 002	2,5	4.7	0,75
OR 005	5	2.36	1,5
OR 007	7,5	1.57	2,2
OR 010	10	1.18	3,7
OR 015	15	0.8	5,5
OR 020	20	0.6	7,5
OR 030	30	0.4	11
OR 040	40	0.3	15
OR 050	50	0.24	18,5
OR 060	60	0.2	22
OR 076	76	0.155	30
OR 090	90	0.13	37
OR 120	120	0.1	45
OR 150	150	0.078	55
OR 190	190	0.062	75
OR 210	210	0.056	90
OR 250	250	0.047	110
OR 290	290	0.040	132
OR 330	330	0.036	160
