1LF7

Оборудование успешно используется для выполнения широкого ряда приводных работ и задач. Электродвигатели [2] позиционируются как надежное оборудование, не требующее сложного и трудоемкого обслуживания. КПД электродвигателей представленного класса – 78%.

Цена:

1 260 000 руб.

Заголовок H1:

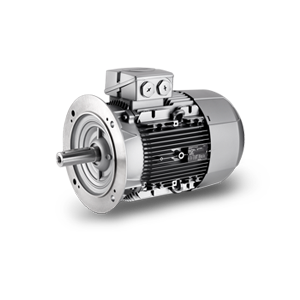

Электродвигатели Siemens 1LF7

Изображение:

Тех. характеристики:

Приводное оборудование компании Siemens – это надежность и простота использования каждой единицы. Электродвигатели Siemens 1LF7 не стали исключением. Покупатель получает функционально завершенный агрегат, который может успешно использоваться в различных сферах и отраслях. За счет небольших габаритов, вопросы монтажа и установки не составят проблем. Характеристики питания электродвигателей: 220В, частота 50Гц.

Эксплуатация электродвигателей допускается в условиях неагрессивной среды, при относительной влажности воздуха, не превышающей 98%. Работающая установка должна иметь свободный доступ воздушных масс. Диапазон мощностей: 90Вт до 2200Вт. Показатели частоты вращения статора обмотки 1500-3000 об/мин. Варианты монтажа электродвигателей 1LF7: на лапах, фланец.

Технические характеристики электродвигателей 1LF7

P, кВт	Габарит	Тип	n, об/мин	КПД, %	cos φ	I, A	Mz/Mn	Iz/In	Mmax/Mn	Cb, мФ	Масса, кг
0,09	56	1LF7050-2AB	2870	63	0,98	0,63	0,83	4,2	2,1	3	3,5
0,12	56	1LF7053-2AB	2820	62	0,98	0,86	0,76	3,3	1,6	4	3,51
0,18	63	1LF7060-2AB	2895	62	0,94	1,34	0,51	2,5	4,3	5	4,17
0,25	63	1LF7063-2AB	2850	68	0,99	1,6	0,49	1,9	4,3	8	4,97
0,37	71	1LF7070-2AB	2895	65	0,87	2,85	0,5	2,7	4,2	12	5,5
0,55	71	1LF7073-2AB	2860	65	0,89	4,15	0,42	2,1	4	16	7,24
0,75	80	1LF7080-2AB	2905	74	0,97	4,5	0,32	2,36	5,6	16	8,8
1,1	80	1LF7083-2AB	2910	78	0,98	6,25	0,35	2,53	6,1	25	10,5
1,5	90	1LF7090-2AB	2900	74	0,97	9,1	0,42	3,13	6,2	40	13,4
2,2	90	1LF7096-2AB	2810	72	0,98	13,6	0,37	1,75	4,5	50	16,1
3	100	1LF7106-2AB	2840	77	0,97	17,5	0,41	2,5	5,1	60	23,1
0,06	56	1LF7050-4AB	1420	55	0,89	0,53	0,44	2,75	1,71	2	3,5
0,09	56	1LF7053-4AB	1405	53	0,96	0,77	0,54	2,2	1,58	4	3,5
0,12	63	1LF7060-4AB	1415	58	0,9	1	0,38	1,57	2,6	4	4,14
0,18	63	1LF7063-4AB	1385	58	0,86	1,57	0,54	1,66	2,55	5	4,89
0,25	71	1LF7070-4AB	1400	59	0,99	1,86	0,54	1,58	2,3	10	5,28
0,37	71	1LF7073-4AB	1400	64	0,95	2,6	0,52	1,6	2,5	14	7,53
0,55	80	1LF7080-4AB	1415	69	0,98	3,5	0,5	1,7	3	14	8,8
0,75	80	1LF7083-4AB	1405	71	0,96	4,8	0,4	1,64	3,1	20	10,1
1,1	90	1LF7090-4AB	1420	74	0,98	6,6	0,37	1,78	3,1	30	12,7
1,5	90	1LF7096-4AB	1430	77	0,97	8,7	0,35	1,8	3,7	40	15,9
2,2	100	1LF7106-4AB	1395	73	0,98	13,4	0,43	1,92	3,6	60	25,7

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры (лапы)

Габаритные и присоединительные размеры (лапы)

тип	А	АА	АВ	АС	AD	B	B1	BB	C	CA	CA1	H	HA	HD	HF	K
1LF705	90	25	110	116	94	71	-	87	36	53	-	56	6	157	77,5	5,8
1LF7060 1LF7063	100	27	120	118	94	80	-	96	40	66	-	63	7	164	77,5	7
1LF7060 1LF7063	100	27	120	118	94	80	-	96	40	92	-	63	7	164	77,5	7
1LF707	112	30,5	132	139	94,5	90	-	106	45	83	-	71	7	182	87,5	7
1LF708 1LF7083-4,6	125	30,5	150	156,5	103,5	100	-	118	50	94	-	80	8	200	96,5	9,5
1LF708 1LF7083-4,6	125	30,5	150	156,5	103,5	100	-	118	50	137	-	80	8	200	96,5	9,5
1LF709 1LF7096-2	140	30,5	165	173,5	109	100	125	143	56	143	118	90	10	218	104,5	10
1LF709 1LF7096-2	140	30,5	165	173,5	109	100	125	143	56	186	161	90	10	218	104,5	10
1LF710	160	42	196	196	138	140	-	176	63	-		100	12	263	123	12
тип	KA	L*	LC	LD	LG	W	D	DA	E	EA	F	FA	G	GB	GD	GF
1LF705	9	169	200	69,5	75	M25×1,5	9	9	20	20	3	3	7,2	7,2	3	3
1LF7060 1LF7063	10	202,5	232	69,5	75	M25×1,5	11	11	23	23	4	4	8,5	8,5	4	4
1LF7060 1LF7063	10	228,5	258	69,5	75	M25×1,5	11	11	23	23	4	4	8,5	8,5	4	4
1LF707	10	240	278	63,5	75	M25×1,5	14	14	30	30	5	5	11	11	5	5
1LF708 1LF7083-4,6	13,5	273,5	324	63,5	75	M25×1,5	19	19	40	40	6	6	15,5	15,5	6	6
1LF708 1LF7083-4,6	13,5	316	366,5	63,5	75	M25×1,5	19	19	40	40	6	6	15,5	15,5	6	6
1LF709 1LF7096-2	14	331	389	79	75	M25×1,5	24	19	50	50	8	6	20	15,5	7	6
1LF709 1LF7096-2	14	374	432	79	75	M25×1,5	24	19	50	50	8	6	20	15,5	7	6
1LF710	16	425	-	102	120	M32×1,5	28	28	60	60	8	8	24	24	7	7

Габаритные и присоединительные размеры (фланец IMB 5)

Габаритные и присоединительные размеры (фланец IMB 5)

Тип	Типоразмер	AC	AD	HF	HG	L*	LA	LB*	LC	LD	LF	LG	M	N
1LF705.	FF100	116	94	77,5	101	169	8	149	200	69,5	-	75	100	80
1LF7060 1LF7063	FF115	118	94	77,5	101	202,5 228,5	8	179,5 205,5	232 258	69,5	208,5 234,5	75	115	95
1LF707.	FF130	139	94,5	87,5	111	240	9,5	210	278	63,5	239	75	130	110
1LF708. 1LF7083-4,6	FF165	156,5	103,5	96,5	120	273,5 316	10	233,5 276	324 366,5	63,5	262,5 305	75	165	130
1LF709. 1LF7096-2	FF130	173,5	109	104,5	128	331 374	10	281 324	389 432	79	333 376	75	165	130
1LF710.	FF215	196	138	123	163	425	11	365	-	102	416	120	215	180
Тип	P	S	T	W	D	DA	E	EA	F	FA	G	GB	GD	GF
1LF705.	120	7	3	M 25х1,5	9	9	20	20	3	3	7,2	7,2	3	3
1LF7060 1LF7063	140	10	3	M 25х1,5	11	11	23	23	4	4	8,5	8,5	4	4
1LF707.	160	10	3,5	M 25х1,5	14	14	30	30	5	5	11	11	5	5
1LF708. 1LF7083-4,6	200	12	3,5	M 25х1,5	19	19	40	40	6	6	15,5	15,5	6	6
1LF709. 1LF7096-2	200	12	3,5	M 25x1,5	24	19	50	40	8	6	20	15,5	7	6
1LF710.	250	14,5	4	M 32x1,5	28	28	60	60	8	8	24	24	7	7

Присоединительные размеры фланца IMB 14 (меньший)

Присоединительные размеры фланца IMB 14 (меньший)

Типоразмер	Обозначение фланца	M	N	P	RA	S	T
56	FT65	65	50	80	46	M5	2,5
63	FT75	75	60	90	14	M5	2,5
71	FT85	85	70	105	16	M6	2,5
80	FT100	100	80	120	16	M6	3
90	FT115	115	95	140	21	M8	3

Присоединительные размеры фланца IMB 14 (больший)

Присоединительные размеры фланца IMB 14 (больший)

Типоразмер	Обозначение фланца	M	N	P	RA	S	T
56	FT85	85	70	105	16	M6	2,5
63	FT100	100	80	120	16	M6	3
71	FT115	115	95	140	16	M8	3
80	FT130	130	110	160	22	M8	3,5
90	FT130	130	110	160	22	M8	3,5
