Редуктор червячный одноступенчатый универсальный 1Ч-160 является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69.
Цена:
от 7 690 000 руб.
Заголовок H1:

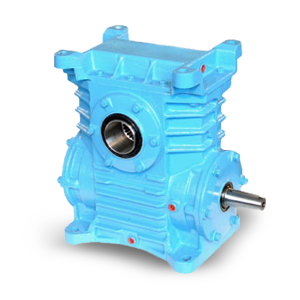

Червячный редуктор 1Ч-160
Изображение:
Тех. характеристики:
Условия применения редукторов 1Ч-160:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону;
- температура внешней среды — от минус 40 до плюс 50°С;
- внешняя среда — не агрессивная, не взрывоопасная.
Варианты исполнения редуктора:
|
Исполнение редуктора с верхней крышкой:
|
Исполнение редуктора с крышкой-лапой:
|
Исполнение валов
(3-А — входной вал; 3-Б — выходной вал.)
 |
 |
Технические характеристики оборудования:
|
Передаточное число номинальное
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Частота вращения вх.вала, об/мин.
|
1500
|
|||||||||||
|
Номинальный крутящий момент на вых.валу, Н•м
|
1860
|
1760
|
1670
|
2190
|
1860
|
1860
|
2460
|
2080
|
1860
|
1760
|
1480
|
|
|
Подводимая расчётная мощность, кВт.
|
37,1
|
28,3
|
21,8
|
22,5
|
15,7
|
12,9
|
14,1
|
9,7
|
7,3
|
5,7
|
3,9
|
|
|
КПД, %
|
94
|
93
|
92
|
91
|
89
|
86
|
83
|
80
|
76
|
73
|
71
|
|
|
Допускаемая радиальная нагрузка, Н
|
вх.вал
|
1200
|
||||||||||
|
вых.вал
|
12150
|
|||||||||||
|
Корригированный уровень зв.мощности, ДБА
|
94
|
|||||||||||
|
Масса, кг не более
|
120
|
|||||||||||
|
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%
|
||||||||||||
Пример условного обозначения при оформлении заказа:
Редуктор 1Ч-160-32-51-11-У2 или 1Ч-160-32-51-22-У2, где:
- 1Ч — типоразмер редуктора;
- 160 — межосевое расстояние, мм.;
- 32 — передаточное число;
- 51 — вариант сборки;
- 11 — вариант исполнения с верхней крышкой; 22 — вариант исполнения с крышкой-лапой;
- У — климатическое исполнение;
- 2 — вариант размещения.
