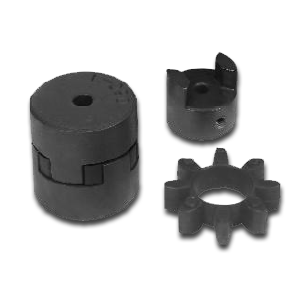

Кулачковая муфта JAW [1]
Конструктивные особенности кулачковой муфты обеспечивают работу несущих элементов на сжатие, как следствие, увеличиваются допустимые нагрузки на весь узел. За счет применения специального профиля кулачков и упругого материала зубчатого венца, компенсируется незначительное смещение валов, и обеспечивается эффективное гашение крутильных колебаний.
Особенности представленного оборудования: лепесток звездочки прямоугольный параллелепипед, боковая поверхность – плоский прямоугольник. Кулачковая муфта относится к сцепным муфтам и выступает важной составляющей сферы общемашиностроительного применения. Используется муфта для передачи крутящего момента с помощью геометрического замыкания соосных валов. Функция этого элемента заключается в реализации решения присоединения электрического двигателя к определенным приборным механизмам. Венец или упругий элемент служит для своевременной эффективной компенсации незначительных осевых, угловых и радиальных смещений.
Технические характеристики оборудования:
- Материал полумуфт: прессованный стальной порошок, серый чугун, алюминий
- Температуры работы: от -40 ºС до +250ºС
|
Типоразмер |
Исполнение |
A |
B |
D |
E |
Диаметр отверстия «черновой» |
Max. диаметр отверстия (после доработки) |
Частота вращения об/мин |
Крутящий момент, Нм |
Масса муфты чугун, кг |
|---|---|---|---|---|---|---|---|---|---|---|
|
L035 |
1 |
16 |
20.5 |
6.6 |
- |
3 |
8 |
30000 |
|
0,03 |
|
L050 |
1 |
28 |
43.2 |
15.6 |
- |
6 |
15 |
17000 |
3 |
0,05 |
|
L070 |
1 |
35 |
50.8 |
19.0 |
- |
9 |
19 |
13000 |
5 |
0,12 |
|
L075 |
1 |
45 |
54.7 |
21 |
- |
9 |
25 |
10000 |
10 |
0,22 |
|
L090 |
1 |
54 |
54.7 |
21 |
- |
9 |
28 |
9000 |
16 |
0,28 |
|
L095 |
1 |
54 |
63.7 |
25.5 |
- |
9 |
28 |
9000 |
22 |
0,31 |
|
L099 |
1 |
64.5 |
72.5 |
27 |
- |
12 |
35 |
7000 |
45 |
0,55 |
|
L100 |
1 |
64.5 |
88.5 |
35 |
- |
12 |
35 |
7000 |
50 |
0,75 |
|
L110 |
1 |
85 |
108 |
43 |
- |
15 |
48 |
5000 |
90 |
1,50 |
|
L150 |
1 |
96 |
115.4 |
45 |
- |
15 |
48 |
5000 |
|
2,40 |
|
L190 |
2 |
115 |
133.4 |
54 |
101.6 |
19 |
55 |
5000 |
200 |
3,50 |
|
L225 |
2 |
127 |
153.4 |
64 |
108 |
19 |
65 |
4200 |
300 |
4,50 |
Примерные условные обозначения для заказа:
1. Муфта JAW L075 – чугун
- JAW – тип оборудования
- L075 – типоразмер
- Чугун – материал, использующийся при производстве полумуфты
2. Синтетическая звездочка JAW L070
- Синтетическая звездочка для муфты JAW L070
