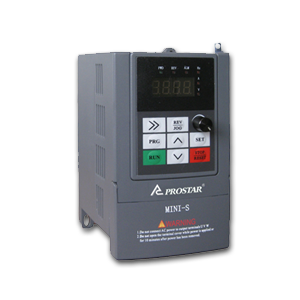

PROSTAR MINI-S [1]
Преобразователи частоты серии PROSTAR MINI-S относятся к группе высокотехнологических устройств, обладающих высокой точностью и стабильностью работы, широким диапазоном регулирования и возможностью развивать высокий момент на валу двигателя.
|
Напряжения питания и диапазоны мощностей |
220 В ± 20%, 1 фаза, 0,4 кВт - 1,5 кВт |
|---|---|
|
Допустимое отклонение по частоте электропитания |
± 5% |
|
Выходная частота |
0 Гц - 400 Гц |
|
КПД преобразователя |
96% - 97% |
|
Перегрузочная способность |
1,5 x расчетный выходной ток в течение 60 с |
|
1,8 x расчетный выходной ток в течение 1с |
|
|
2,0 x мгновенное срабатывание защиты |
|
|
Пусковой момент в векторном режиме управления |
150% от номинального момента на частоте 1 Гц с точностью поддержания скорости ± 0,1% |
|
Пусковой ток |
Не выше выходного тока |
|
Законы управления |
векторное управление по напряжению с бессенсорной обратной связью; |
|
линейная зависимость U/f; |
|
|
квадратичная U/f зависимость; |
|
|
программируемая зависимость U/f; |
|
|
Частота ШИМ |
1 кГц - 12 кГц |
|
Число фиксированных частот |
7, параметрируемые |
|
Число частот проскока |
3, параметрируемые |
|
Дискретность задания |
0,01Гц цифровое с панели; |
|
0,1% аналоговое представление; |
|
|
Цифровые входы |
4 программируемых, потенциально развязанные; переключаемые PNP/NPN |
|
Аналоговый вход |
2 программируемых; 0В - 10 В, 0мA - 20мA |
|
Цифровые выходы |
1 программируемый |
|
Релейные выходы |
1, программируемый |
|
Аналоговый выход |
1, программируемый; 0В - 10 В, 0мA - 20мA |
|
Допустимая длина кабеля до двигателя: |
до 50 м без выходного дросселя |
|
до 300 м с выходным дросселем |
|
|
Торможение |
Торможение постоянным током, комбинированное торможение, встроенный тормозной блок (для преобразователей мощностью от 0,4кВт до 1,5кВт) |
|
ПИ-регулятор |
Адаптированный для организации замкнутой системы, поддерживающей давление, расход и т.д. |
|
Функция компенсации напряжения |
Удержание напряжения на выходе в случае изменения напряжения электропитания |
|
Энергосберегающая функция |
Изменения напряжения на выходе в зависимости загрузки электродвигателя |
|
Функции защиты по: |
Пониженному напряжению; |
|
Перенапряжению; |
|
|
Перегрузке; |
|
|
Блокировке двигателя; |
|
|
Перегреву двигателя; |
|
|
Перегреву преобразователя; |
|
|
Защита от изменения параметров |
|
|
Степень защиты |
IP20 |
|
Температура хранения |
-20°С - +60°С |
|
Температура эксплуатации |
-10°С - +40°С |
|
Влажность |
Не более 90% без выпадения конденсата |
|
Установка |
До 1000м над уровнем моря без снижения мощности и дополнительного обдува |
|
Охлаждение |
Принудительное охлаждение вентилятором |
Схема подключения преобразователя PROSTAR MINI-S
Массо-габаритные характеристики преобразователя PROSTAR MINI-S
| Класс напряжения | Модель | Мощность подключаемого электродвигателя, кВт | Номинальный выходнойток, А | Ширина, мм | Ширина*, | Высота, мм | Высота*, мм | Глубина, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 220 В Однофазное | PR6000-0004S2G | 0,4 | 2,5 | 85 | 74 | 155 | 144 | 122 | 2 |
| PR6000-0007S2G | 0,75 | 4 | |||||||
| PR6000-0015S2G | 1,5 | 7 |
Работа в обычном режиме
