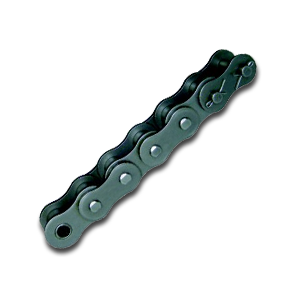

Цепи приводные роликовые ISO 606 однорядные серии А

Целесообразно использовать цепи роликовые представленной модификации в условиях скоростей, не превышающих 30м/сек., температурные ограничения – не выше 300ºС. При необходимости и желании заказчика цепь покрывается определенным антикоррозийным покрытием. Мы поможем выбрать цепи, оптимально подходящие под определенные условия использования.

Цена:

по запросу

Заголовок H1:

Изображение:

Тех. характеристики:

Цепи

Наименование	Обозначение цепи		Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Ширина внутренней пластины	Толщина пластины	Разрушающая нагрузка	Средняя прочность при растяжении	Вес 1 метра
	ANSI B29.1M	ГОСТ 13568-97	t	d1	b1 min	d2	b2 max	b7 max	h max	S	Q min	Q0	q
	ANSI B29.1M	ГОСТ 13568-97	мм								кН/кгс	кН	кг/м
85	41		12,7	7,77	6,25	3,58	14	16	9,91	1,3	6,70/670	12,6	0,41
08А-1	40		12,7	7,92	7,85	3,98	17,8	21,7	12,07	1,5	13,80/1380	17,8	0,62
10А-1	50		15,88	10,16	9,4	5,09	21,8	25,9	15,09	2,03	21,80/2180	29,4	1,02
12А-1	60	ПР-19,05-31,8	19,05	11,91	12,57	5,96	26,9	31,5	18,08	2,42	31,10/3110	41,5	1,8
16А-1	80	ПР-25,4-60	25,4	15,88	15,75	7,94	33,5	38,9	24,13	3,25	55,60/5560	69,4	2,6
20А-1	100	ПР-31,75-89	31,75	19,05	18,9	9,54	41,1	47,2	30,18	4	86,70/8670	109,2	3,91
24А-1	120	ПР-38,1-127	38,1	22,23	25,22	11,11	50,8	57,4	36,2	4,8	124,60/12460	156,3	5,62
28А-1	140	ПР-44,45-172,4	44,45	25,4	25,22	12,71	54,9	62,3	42,24	5,6	169,00/16900	212	7,5
32А-1	160	ПР-50,8-227	50,8	28,58	31,55	14,29	65,5	73,4	48,26	6,4	222,40/22240	278,9	10,1
36А-1	180		57,15	35,71	35,48	17,46	73,9	83	54,31	7,2	280,20/28020	341,8	13,45
40А-1	200	ПР-63,5-354	63,5	39,68	37,85	19,85	80,3	90,5	60,33	8	347,00/34700	431,6	16,15
48А-1	240		76,2	47,63	47,35	23,81	95,5	106	72,39	9,5	500,4/50040	622,5	23,2
