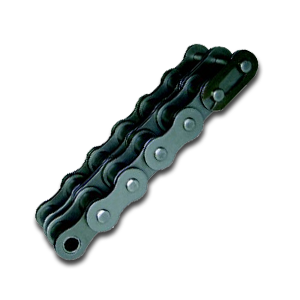

Цепи приводные роликовые ISO 606 двухрядные серии В [1]
Рассматривая все многообразие приводных цепей, роликовый вид находит наиболее широкое применение в богатом перечне промышленных отраслей. Предусмотрено 3 стандарта, которые регламентируют характеристики этого типа оборудования: ГОСТ 13568-97 (РФ); ISO 606 (европейские страны), а также ANSI B29.1М (США).
|
Наименование |
Обозначение цепи |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Поперечный шаг |
Разрушающая нагрузка |
Средняя прочность при растяжении |
Вес 1 метра |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ГОСТ 13568-97 |
t |
d1 |
b1 min |
d2 |
b2 max |
b7 max |
h max |
S2/S1 |
A |
Q min |
Q0 |
q |
|
|
мм |
кН/кгс |
кН |
кг/м |
||||||||||
|
05В-2 |
|
8 |
5 |
3 |
2,31 |
14,3 |
17,4 |
7,1 |
0,8 |
5,64 |
7,8/780 |
10,2 |
0,33 |
|
*06В-2 |
|
9,525 |
6,35 |
5,72 |
3,28 |
23,8 |
27,1 |
8,26 |
1,3 |
10,24 |
16,9/1690 |
18,7 |
0,77 |
|
08В-2 |
2ПР-12,7-31,8 |
12,7 |
8,51 |
7,75 |
4,45 |
31 |
34,9 |
11,8 |
1,6 |
13,92 |
31,1/3110 |
38,7 |
1,34 |
|
10В-2 |
2ПР-15,875-45,4 |
15,875 |
10,16 |
9,65 |
5,08 |
36,2 |
40,3 |
14,73 |
1,7 |
16,59 |
44,5/4450 |
56,2 |
1,84 |
|
12В-2 |
|
19,05 |
12,07 |
11,68 |
5,72 |
42,2 |
46,8 |
16,13 |
1,85 |
19,46 |
57,8/5780 |
66,1 |
2,31 |
|
16В-2 |
|
25,4 |
15,88 |
17,02 |
8,28 |
68 |
73,4 |
21,08 |
4,15/3,1 |
31,88 |
106,0/10600 |
133 |
5,42 |
|
20В-2 |
|
31,75 |
19,05 |
19,56 |
10,19 |
79,7 |
86,8 |
26,42 |
4,5/3,5 |
36,45 |
170,0/17000 |
211,2 |
7,2 |
|
24В-2 |
|
38,1 |
25,4 |
25,4 |
14,63 |
101,8 |
108,4 |
33,4 |
6,0/4,8 |
48,36 |
280,0/28000 |
319,2 |
13,4 |
|
28В-2 |
|
44,45 |
27,94 |
30,99 |
15,9 |
124,7 |
132,1 |
37,08 |
7,5/6,0 |
59,56 |
360,0/36000 |
406,8 |
16,6 |
|
32В-2 |
|
50,8 |
29,21 |
30,99 |
17,81 |
126 |
133,9 |
42,29 |
7,0/6,0 |
58,55 |
450,0/45000 |
508,5 |
21 |
|
40В-2 |
|
63,5 |
39,37 |
38,1 |
22,89 |
154,9 |
165,1 |
52,96 |
8,5/8,0 |
72,29 |
630,0/63000 |
711,9 |
32 |
|
48В-2 |
|
76,2 |
48,26 |
45,72 |
29,24 |
190,4 |
200,9 |
63,88 |
12,0/10,0 |
91,21 |
1000,0/100000 |
1130 |
50 |
|
56В-2 |
|
88,9 |
53,98 |
53,34 |
34,32 |
221,2 |
232,9 |
77,85 |
13,5/12,0 |
106,6 |
1600,0/160000 |
1760 |
71,48 |
|
64В-2 |
|
101,6 |
63,5 |
60,96 |
39,4 |
250,8 |
263,8 |
90,17 |
15,0/13,0 |
119,89 |
2000,0/200000 |
2200 |
91 |
|
72В-2 |
|
114,3 |
72,39 |
68,58 |
44,48 |
283,7 |
298 |
103,6 |
17,0/15,0 |
136,27 |
2500,0/250000 |
2750 |
120,4 |
* Прямой контур пластин
