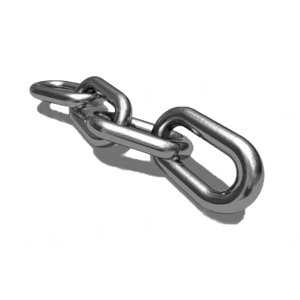

Цепи короткозвенные тяговые нормальной прочности

Цепи для подъёмной, тяговой и транспортной техники, а также различных механизмов с моторным и ручным приводом, характеризующихся высокой износостойкостью. Оборудование адаптировано для работы на звёздочке и других условиях, подробнее о которых можно узнать у менеджеров компании.

Цена:

от 27 300 руб. за 1 м.п.

Заголовок H1:

Изображение:

Тех. характеристики:

Исходя из характера применения и особенностей производственного процесса, могут быть использованы как длиннозвенные, так и короткозвенные цепи. В ряде случаев применение длиннозвенного оборудования является нерациональным в силу ряда причин. Круглозвенные цепи успешно применяются и как тяговый, и как грузовой орган.

Цепи

Цепи короткозвенные тяговые нормальной прочности, тип 1. Класс 2.5, 5, 8

Типоразмер цепи dxt, мм	Ширина наружная b, мм	Нагрузка						масса 1 м цепи
		пробная, кН			разрушающая, не менее, кН
		класс качества
		2,5	5	8	2,5	5	8
6x19	21	-	19	25	-	30	40	0,75
7x22	23	-	23,5	40	-	38	60	1,2
8x22	27	-	32	50	-	50	80	1,35
9x27	32	-	40	60	-	60	100	1,8
11x33	37	23	50	90	46	90	120	2,67
12,5x38	43	29	75	120	58	120	190	3,44
14x42	47	37	95	150	74	150	240	4,32
16x48	54	48	125	200	96	200	320	5,64
17,5x50	58	58	145	240	116	235	385	6,75
19x57	64	68	175	280	136	280	450	7,95
22x66	75	92	250	375	183	400	600	11,3
26x78	88	128	320	500	255	500	800	15,7
28x84	96	148	400	630	296	630	1000	18
32x96	109	193	500	800	386	800	1250	23,2
34x102	116	219	560	900	437	900	1450	26,3
38x114	129	272	700	1120	544	1100	1800	32

Цепи грузовые и тяговые нормальной прочности, класс 2

Типоразмер цепи dxt, мм	Ширина наружная b, мм	Нагрузка						масса 1 м цепи
		пробная, кН			разрушающая, не менее, кН
		класс качества
		2,5	5	8	2,5	5	8
6x19	21	-	19	25	-	30	40	0,75
7x22	23	-	23,5	40	-	38	60	1,2
8x22	27	-	32	50	-	50	80	1,35
9x27	32	-	40	60	-	60	100	1,8
11x33	37	23	50	90	46	90	120	2,67
12,5x38	43	29	75	120	58	120	190	3,44
14x42	47	37	95	150	74	150	240	4,32
16x48	54	48	125	200	96	200	320	5,64
17,5x50	58	58	145	240	116	235	385	6,75
19x57	64	68	175	280	136	280	450	7,95
22x66	75	92	250	375	183	400	600	11,3
26x78	88	128	320	500	255	500	800	15,7
28x84	96	148	400	630	296	630	1000	18
32x96	109	193	500	800	386	800	1250	23,2
34x102	116	219	560	900	437	900	1450	26,3
38x114	129	272	700	1120	544	1100	1800	32

Цепи грузовые и тяговые нормальной прочности короткозвенные

Типоразмер цепи dxt, мм	Ширина наружная b, мм	Шаг 11L+2d	Нагрузка		масса 1 м цепи
Типоразмер цепи dxt, мм	Ширина наружная b, мм	Шаг 11L+2d	пробная, кН	разрушающая, не менее, кН	масса 1 м цепи
5x18,5	17	203,5	5,5	11	0,5
6x19 (18,5)	21 (20)	209 (203,5)	7,7	15,4	0,75
7x22	23	242	9,9	19,8	1
8x23 (24)	27 (26)	253 (264)	14,3	28,6	1,35
9x27	32	397	17,6	35,2	1,8
9,5x27	31	297	18,7	37,4	1,9
10x28	34	308	22	44	2,25
11x31	36	341	25,3	50,6	2,7
13x36	44 (43)	396	36,3	72,6	3,8
16x44 (45)	54 (33)	484 (495)	56,1	112,2	5,8
18x50	60	550	69,3	138,6	7,3

Примечание:

Пример условного обозначения круглозвенной цепи:

11 - диаметр прутка
31 - внутренний шаг цепи
