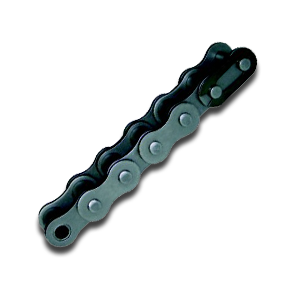

Цепи приводные роликовые ISO 606 однорядные серии В [1]
Приводные цепи, представленные в этой категории приводного оборудования, могут иметь разборную конструкцию, модификацию с прямым контуром пластин, а также предусматривать наличие широкого перечня различных антикоррозионных покрытий.
|
Наименование |
Обозначение цепи |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Разрушающая нагрузка |
Средняя прочность при растяжении |
Вес 1 метра |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ГОСТ 13568-97 |
t |
d1 |
b1 min |
d2 |
b2 max |
b7 max |
h max |
S2/S1 |
Q min |
Q0 |
q |
|
|
мм |
кН/кгс |
кН |
кг/м |
|||||||||
|
05В-1 |
ПР-8-4,6 |
8 |
5 |
3 |
2,31 |
8,6 |
11,7 |
7,1 |
0,8 |
4,4/440 |
5,9 |
0,2 |
|
*06В-1 |
ПР-9,525-9,1 |
9,525 |
6,35 |
5,72 |
3,28 |
13,5 |
16,8 |
8,26 |
1,3 |
8,9/890 |
10,4 |
0,41 |
|
81 |
ПР-12,7-9 |
12,7 |
7,75 |
3,3 |
3,66 |
10,2 |
11,7 |
9,9 |
- |
8,0/800 |
9 |
0,28 |
|
83 |
|
12,7 |
7,75 |
4,88 |
4,09 |
12,9 |
14,4 |
10,3 |
- |
11,6/1160 |
13,4 |
0,42 |
|
84 |
|
12,7 |
7,75 |
4,88 |
4,09 |
14,8 |
16,3 |
11,15 |
- |
15,6/1560 |
17,2 |
0,59 |
|
08В-1 |
ПР-12,7-18,2 |
12,7 |
8,51 |
7,75 |
4,45 |
17 |
20,9 |
11,8 |
1,6 |
17,8/1780 |
19,4 |
0,69 |
|
10В-1 |
ПР-15,875-23 |
15,875 |
10,16 |
9,65 |
5,08 |
19,6 |
23,7 |
14,73 |
1,7 |
22,2/2220 |
27,5 |
0,93 |
|
12B-1 |
|
19,05 |
12,07 |
11,68 |
5,72 |
22,5 |
24,2 |
16 |
1,85 |
29,0/2900 |
32,2 |
1,1 |
|
16В-1 |
|
25,4 |
15,88 |
17,02 |
8,28 |
36,1 |
37,4 |
21 |
4,15/3,1 |
60,0/6000 |
72,8 |
2,71 |
|
20В-1 |
|
31,75 |
19,05 |
19,56 |
10,19 |
41,3 |
45 |
26,4 |
4,5/3,5 |
95,0/9500 |
106,7 |
3,7 |
|
24В-1 |
|
38,1 |
25,4 |
25,4 |
14,63 |
53,4 |
57,8 |
33,2 |
6,0/4,8 |
160,0/16000 |
178 |
7,1 |
|
28В-1 |
|
44,45 |
27,94 |
30,99 |
15,9 |
65,1 |
69,5 |
36,7 |
7,5/6,0 |
200,0/20000 |
222 |
8,5 |
|
32В-1 |
|
50,8 |
29,21 |
30,99 |
17,81 |
66 |
71 |
42 |
7,0/6,0 |
250,0/25000 |
277,5 |
10,25 |
|
40В-1 |
|
63,5 |
39,37 |
38,1 |
22,89 |
82,2 |
89,2 |
52,96 |
8,5/8,0 |
355,0/35500 |
394 |
16,35 |
|
48В-1 |
|
76,2 |
48,26 |
45,72 |
29,24 |
99,1 |
107 |
63,8 |
12,0/10,0 |
560,0/56000 |
621,6 |
25 |
|
56В-1 |
|
88,9 |
53,98 |
53,34 |
34,32 |
114,6 |
123 |
77,8 |
13,5/12,0 |
850,0/85000 |
940 |
35,78 |
|
64В-1 |
|
101,6 |
63,5 |
60,96 |
39,4 |
130 |
138,5 |
90,17 |
15,0/13,0 |
1120,0/112000 |
1240 |
46 |
|
72В-1 |
|
114,3 |
72,39 |
68,58 |
44,48 |
147,4 |
156,4 |
103,6 |
17,0/15,0 |
1400,0/140000 |
1550 |
60,8 |
* Прямой контур пластин
