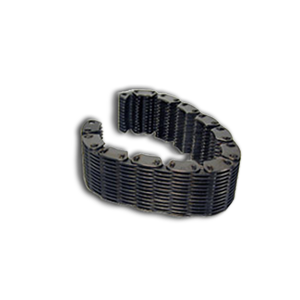

ПЗ [1]
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ: Цепь ПЗ-1-19,05-74-45 ГОСТ 13552-81, где: 1 - тип; 19,05 - шаг, мм; 74 - разрушающая нагрузка 74 кН; 45 - рабочая ширина, мм.
Пример условного обозначения при оформлении заказа на цепь зубчатую ПЗ:
Цепь ПЗ-1-19,05-74-45 ГОСТ 13552-81, где:
- 1 - тип;
- 19,05 - шаг, мм ;
- 74 - разрушающая нагрузка 74 кН ;
- 45 - рабочая ширина, мм.
Схематическое изображение цепи типа ПЗ:
Базовые технические параметры зубчатых цепей
|
Обозначение цепи |
t |
b |
h |
h1 |
s |
u |
b1 |
Разрушающая нагрузка, кН, не менее |
Масса 1 м цепи, кг |
|---|---|---|---|---|---|---|---|---|---|
|
ПЗ-1-12,7-25-22,5 ПЗ-1-12,7-31-28,5 ПЗ-1-12,7-36-34,5 ПЗ-1-12,7-42-40,5 ПЗ-1-12,7-49-46,5 ПЗ-1-12,7-56-52,5 |
12,7 |
22,5 28,5 34,5 40,5 46,5 52,5 |
13,4 |
7,0 |
1,5 |
4,76 |
28,5 34,5 40,5 46,5 52,5 58,5 |
25 31 36 42 49 56 |
1,3 1,6 2,0 2,3 2,7 3,0 |
|
ПЗ-1-15,875-41-30 ПЗ-1-15,875-50-38 ПЗ-1-15,875-58-46 ПЗ-1-15,875-69-54 ПЗ-1-15,875-80-62 ПЗ-1-15,875-91-70 |
15,875 |
30 38 46 54 62 70 |
16,7 |
8,7 |
2 |
5,95 |
36 44 52 60 68 76 |
41 50 58 69 80 91 |
2,2 2,7 3,3 3,9 4,4 5,0 |
|
ПЗ-19,05-74-45 ПЗ-19,05-89-57 ПЗ-19,05-105-69 ПЗ-19,05-124-81 ПЗ-19,05-143-93 |
19,05 |
45 57 69 81 93 |
20,1 |
10,5 |
3 |
4,14 |
52,5 64,5 76,5 88,5 100,5 |
74 89 105 124 143 |
3,9 4,9 5,9 7,0 8,0 |
