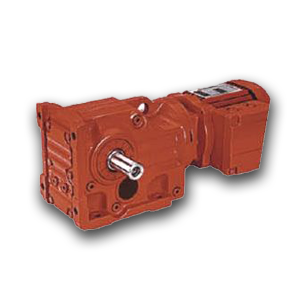

Технические характеристики серии-К, мощность – 15,0kW [1]
|
Output speed n2 [r/min] |
Output torque Ta [N*m] |
Ratio i |
Permitted overhung load FR2 [N] |
Service factor fB |
Model |
|
|---|---|---|---|---|---|---|
|
15.0kW |
||||||
|
2.3 2.8 3.2 4.1 5.6 |
56100 47000 41000 32100 23600 |
622 520 454 355 261 |
179400 190000 190000 190000 190000 |
0.90 1.05 1.20 1.55 2.1 |
K |
187R107 D160L4 |
|
4.6 5.3 6.0 6.8 7.1 8.1 9.1 |
28700 25000 22000 19200 18500 16200 14400 |
318 278 244 213 206 180 160 |
150000 150000 150000 150000 150000 150000 150000 |
1.10 1.30 1.45 1.65 1.75 1.95 2.2 |
K |
167R107 D160L4 |
|
6.3 6.9 7.8 9.3 12 14 |
20700 19200 16800 14200 11000 9630 |
230 218 187 157 122 107 |
110700 116000 112800 113900 115000 115400 |
0.85 0.95 1.05 1.25 1.65 1.85 |
K KF KA KAF |
157 R107 D160L4 157 R107 D160L4 157 R107 D160L4 157 R107 D160L4 |
|
5.4 5.9 |
26600 24400 |
179.86 165.21 |
190000 190000 |
1.90 2.0 |
K |
187 D180L6 |
|
7.2 8.8 |
19900 16200 |
134.99 109.83 |
150000 150000 |
1.60 1.95 |
K |
167 D180L6 |
|
8.9 11 |
16100 13200 |
164.50 134.99 |
150000 150000 |
2.0 2.4 |
K |
167 D160L6 |
|
7.9 9.7 11 12 14 |
18100 14800 13500 11800 10400 |
122.39 100.22 91.65 79.75 70.38 |
112200 113700 114100 114800 115200 |
1.00 1.20 1.35 1.55 1.75 |
K KF KA KAF |
157 D180L6 157 D180L6 157 D180L6 157 D180L6 |
|
9.7 12 15 16 18 |
14800 12000 9830 8990 7820 |
150.41 122.39 100.22 91.65 79.75 |
113700 114700 114200 112500 109600 |
1.20 1.50 1.85 2.0 2.3 |
K KF KA KAF |
157 D160L4 157 D160L4 157 D160L4 157 D160L4 |
|
11 12 13 |
13400 12000 10800 |
136.14 122.48 110.18 |
79000 79700 80300 |
0.95 1.10 1.20 |
K KF KA KAF |
127 D160L4 127 D160L4 127 D160L4 127 D160L4 |
|
16 18 21 23 27 31 |
8820 8040 6960 6140 5300 4690 |
89.89 81.98 70.95 62.60 54.07 47.82 |
81200 81400 81600 80000 78000 76200 |
1.45 1.60 1.85 2.1 2.5 2.8 |
K KF KA KAF |
127 D160L4 127 D160L4 127 D160L4 127 D160L4 |
|
16 18 20 22 |
8920 8110 7190 6530 |
90.96 82.61 73.30 66.52 |
50900 51100 51200 51000 |
0.90 1.00 1.10 1.25 |
K KF KA KAF |
107 D160L4 107 D160L4 107 D160L4 107 D160L4 |
|
26 29 34 39 45 47 50 |
5610 4900 4150 3630 3210 3070 2840 |
57.17 49.90 42.33 37.00 32.69 31.28 29.00 |
50600 50000 49100 48200 47300 47000 46400 |
1.45 1.60 1.75 2.0 2.2 2.2 2.5 |
K KF KA KAF |
107 D160L4 107 D160L4 107 D160L4 107 D160L4 |
|
30 35 38 43 47 |
4700 4110 3760 3360 3020 |
47.93 41.87 38.30 34.23 30.82 |
28100 28400 28500 28500 28400 |
0.90 1.05 1.15 1.30 1.40 |
K KF KA KAF |
97 D160L4 97 D160L4 97 D160L4 97 D160L4 |
|
52 59 65 77 88 |
2740 2430 2190 1860 1620 |
27.91 24.75 22.37 18.96 16.56 |
28300 28000 27700 27200 26600 |
1.55 1.75 1.95 2.3 2.7 |
K KF KA KAF |
97 D160L4 97 D160L4 97 D160L4 97 D160L4 |
|
47 52 59 65 75 84 |
3080 2730 2440 2200 1910 1710 |
31.39 27.88 24.92 22.41 19.45 17.42 |
17300 17600 17800 18000 18000 18000 |
0.90 0.95 1.00 1.05 1.20 1.30 |
K KF KA KAF |
87 D160L4 87 D160L4 87 D160L4 87 D160L4 |
|
91 101 116 131 146 176 202 |
1570 1420 1230 1100 980 810 705 |
16.00 14.45 12.56 11.17 10.00 8.29 7.21 |
16800 17800 17600 16600 16400 16000 15700 |
1.15 1.50 1.60 1.35 1.55 1.70 1.85 |
K KF KA KAF |
87 D160L4 87 D160L4 87 D160L4 87 D160L4 |
