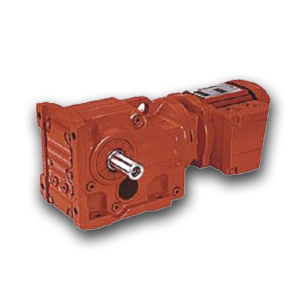

Технические характеристики серии-К, мощность – 2,2kW [1]
|
Output speed n2 [r/min] |
Output torque Ta [N*m] |
Ratio i |
Permitted overhung load FR2 [N] |
Service factor fB |
Model |
|
|---|---|---|---|---|---|---|
|
2.2kW |
||||||
|
0.32 0.50 |
57900 37000 |
4370 2818 |
176200 190000 |
0.85 1.35 |
K |
187R97 D100M4 |
|
0.39 0.46 0.56 0.62 0.69 0.77 0.88 |
48800 41300 33800 30400 27400 24200 21400 |
3609 3062 2519 2268 2054 1821 1605 |
190000 190000 190000 190000 190000 190000 190000 |
1.00 1.20 1.50 1.65 1.80 2.1 2.3 |
K |
187R97 D100M4 |
|
0.51 0.62 |
36600 29800 |
2755 2263 |
150000 150000 |
0.85 1.05 |
K |
167R97 D100M4 |
|
0.65 0.83 1.1 1.3 1.5 |
29500 22900 19000 17400 14700 12600 |
2182 1704 1408 1296 1101 944 |
150000 150000 150000 150000 150000 150000 |
1.10 1.40 1.70 1.85 2.2 2.5 |
K |
167R97 D100M4 |
|
0.85 1.0 1.1 1.3 1.5 1.6 1.9 |
22400 18300 16500 14600 12600 11400 9990 |
1659 1365 1229 1093 942 854 756 |
109700 112000 112900 113700 114500 114900 115300 |
0.80 1.00 1.10 1.25 1.45 1.60 1.80 |
K KF KA KAF |
157R97 D100M4 157R97 D100M4 157R97 D100M4 157R97 D100M4 |
|
2.6 3.0 3.4 3.8 4.3 |
7180 6310 5600 4950 4440 |
536 473 418 367 330 |
81700 82000 82200 82300 82400 |
1.80 2.1 2.3 2.6 2.9 |
K KF KA KAF |
127R87 D100M4 127R87 D100M4 127R87 D100M4 127R87 D100M4 |
|
1.4 1.6 1.8 2.0 2.3 2.6 3.0 3.4 |
14000 12200 10700 9580 8280 7460 6460 5680 |
1025 899 790 704 610 549 477 418 |
78000 79600 80400 80900 81400 81600 81900 82100 |
0.95 1.05 1.20 1.35 1.55 1.75 2.0 2.3 |
K KF KA KAF |
127R77 D100M4 127R77 D100M4 127R77 D100M4 127R77 D100M4 |
|
2.3 2.7 3.1 3.5 3.9 4.4 4.9 5.6 |
8340 7070 6230 5520 4940 4320 3890 3410 |
615 522 461 408 364 318 286 251 |
65000 65000 65000 65000 65000 65000 65000 65000 |
0.95 1.15 1.30 1.45 1.60 1.85 2.1 2.3 |
K KF KA KAF |
107R77 D100M4 107R77 D100M4 107R77 D100M4 107R77 D100M4 |
|
3.7 4.1 4.6 5.5 6.1 7.1 |
5210 4640 4170 3510 3160 2710 |
382 342 305 258 232 199 |
39700 40000 40000 40000 40000 40000 |
0.80 0.95 1.05 1.20 1.35 1.60 |
K KF KA KAF |
97R57 D100M4 97R57 D100M4 97R57 D100M4 97R57 D100M4 |
|
4.9 5.8 6.2 6.9 |
4310 3650 3370 3020 |
143.47 121.46 112.41 100.75 |
65000 65000 65000 65000 |
1.85 2.2 2.4 2.7 |
K KF KA KAF |
107 D132S8 107 D132S8 107 D132S8 107 D132S8 |
|
6.1 6.7 7.6 8.9 |
3420 3140 2770 2350 |
153.21 140.28 123.93 105.13 |
40000 40000 40000 40000 |
1.25 1.35 1.55 1.85 |
K KF KA KAF |
97 D112M6 97 D112M6 97 D112M6 97 D112M6 |
|
8.0 9.2 10 11 |
2620 2280 2090 1850 |
176.05 153.21 140.28 123.93 |
40000 40000 40000 40000 |
1.65 1.90 2.1 2.3 |
K KF KA KAF |
97 D100M4 97 D100M4 97 D100M4 97 D100M4 |
|
13 15 |
1570 1440 |
105.13 96.80 |
40000 40000 |
2.8 3.0 |
K KF KA KAF |
97 D100M4 97 D100M4 97 D100M4 97 D100M4 |
|
9.6 11 12 |
2200 1890 1730 |
147.32 126.91 115.82 |
27900 28200 28300 |
1.25 1.45 1.55 |
K KF KA KAF |
87 D100M4 87 D100M4 87 D100M4 87 D100M4 |
|
14 16 18 20 22 |
1530 1290 1180 1050 940 |
102.71 86.34 79.34 70.46 63.00 |
28500 28600 28700 28800 28800 |
1.75 2.1 2.3 2.6 2.9 |
K KF KA KAF |
87 D100M4 87 D100M4 87 D100M4 87 D100M4 |
|
Output speed n2 [r/min] |
Output torque Ta [N*m] |
Ratio i |
Permitted overhung load FR2 [N] |
Service factor fB |
Model |
|
|---|---|---|---|---|---|---|
|
2.2kW |
||||||
|
12 15 16 18 19 22 |
1690 1450 1330 1160 1100 960 |
113.56 97.05 88.97 78.07 73.99 64.75 |
14300 16100 16800 17600 17900 18400 |
0.90 1.05 1.15 1.35 1.40 1.60 |
K KF KA KAF |
77 D100M4 77 D100M4 77 D100M4 77 D100M4 |
|
24 28 31 35 40 46 48 55 |
870 765 675 595 525 460 435 380 |
58.34 51.18 45.16 40.04 35.20 30.89 29.27 25.62 |
18800 19100 19300 19500 19700 19800 19800 19900 |
1.80 2.0 2.3 2.6 3.0 3.4 3.6 4.1 |
K KF KA KAF |
77 D100M4 77 D100M4 77 D100M4 77 D100M4 |
|
23 25 29 32 37 40 47 |
900 850 725 660 570 530 450 |
60.66 57.28 48.77 44.32 38.39 35.62 30.22 |
9490 10000 11100 11500 12100 12300 12600 |
0.90 0.95 1.15 1.25 1.40 1.55 1.80 |
K KF KA KAF |
67 D100M4 67 D100M4 67 D100M4 67 D100M4 |
|
52 59 62 73 80 93 107 113 133 146 169 194 |
405 360 340 285 260 225 197 186 158 144 125 109 |
27.28 24.00 22.66 19.30 17.54 15.19 13.22 10.63 9.66 8.37 7.28 |
12800 13000 13000 13000 13000 13000 13000 13000 13000 13000 13000 12700 |
2.0 2.2 2.3 2.6 2.8 3.1 3.4 2.8 3.2 3.3 3.5 3.9 |
K KF KA KAF |
67 D100M4 67 D100M4 67 D100M4 67 D100M4 |
|
32 37 39 47 |
660 575 530 450 |
44.43 38.49 35.70 30.28 |
5100 7850 8080 8250 |
0.90 1.05 1.15 1.35 |
K KF KA KAF |
57 D100M4 57 D100M4 57 D100M4 57 D100M4 |
|
52 59 62 73 80 93 106 118 125 |
405 360 340 290 260 225 197 178 168 |
27.34 24.05 22.71 19.34 17.57 15.22 13.25 11.92 11.26 |
8160 8030 7970 7760 7630 7430 7220 6890 6810 |
1.45 1.65 1.75 2.0 2.1 2.4 2.6 2.3 2.5 |
K KF KA KAF |
57 D100M4 57 D100M4 57 D100M4 57 D100M4 |
|
54 65 72 |
385 325 290 |
25.91 21.81 19.58 |
5260 5260 5240 |
1.05 1.25 1.35 |
K KF KA KAF |
47 D100M4 47 D100M4 47 D100M4 47 D100M4 |
|
84 89 103 116 120 133 155 |
250 235 205 182 175 157 136 |
16.86 15.86 13.56 12.19 11.77 10.56 9.10 |
5190 5160 5070 4990 4890 4810 4690 |
1.50 1.60 1.75 1.95 1.60 1.80 2.1 |
K KF KA KAF |
47 D100M4 47 D100M4 47 D100M4 47 D100M4 |
|
108 134 158 177 207 221 263 |
195 156 133 119 101 95 80 |
13.08 10.49 8.91 7.96 6.80 6.37 5.36 |
2370 2430 2440 2430 2410 2400 2350 |
0.85 1.00 1.20 1.30 1.50 1.55 1.75 |
K KF KA KAF |
37 D100M4 37 D100M4 37 D100M4 37 D100M4 |
